Làm thế nào để triển khai hệ thống GNSS hiệu quả cho dự án? Kinh nghiệm thực tế tại Việt Nam

Hiệu quả của một dự án GNSS không phụ thuộc hoàn toàn vào thiết bị, mà phụ thuộc nhiều hơn vào việc lựa chọn đúng giải pháp và đơn vị triển khai. Thực tế, phần lớn các sự cố về sai số, tiến độ hay vận hành đều xuất phát từ cách triển khai chưa phù hợp với nhu cầu dự án.

GNSS trong khảo sát và hạ tầng – Không chỉ là thiết bị, mà là hệ thống

Một trong những hiểu lầm phổ biến nhất khi tiếp cận GNSS là coi nó như một loại thiết bị đo đạc thông thường: mua về, bật lên, đo. Thực tế kỹ thuật hoàn toàn khác.

Một hệ thống GNSS hoạt động hiệu quả trong môi trường thực địa bao gồm ít nhất bốn tầng liên kết chặt chẽ với nhau:

1. Phần cứng: Máy thu GNSS (rover), trạm tham chiếu cố định (base station), ăng-ten thu tín hiệu và bộ nguồn.
2. Hạ tầng truyền dữ liệu: Kết nối NTRIP qua mạng di động hoặc đường truyền radio UHF/VHF để rover nhận dữ liệu hiệu chỉnh từ base.
3. Phần mềm xử lý: Bao gồm phần mềm điều khiển ngoài thực địa, phần mềm bình sai sau xử lý và phần mềm quản lý dữ liệu.
4. Quy trình vận hành: Ai làm gì, theo trình tự nào, kiểm tra gì và xử lý ra sao khi có sự cố.

Khi một trong bốn tầng này bị thiếu hoặc cấu hình sai, toàn bộ hệ thống cho ra kết quả không tin cậy – dù thiết bị đắt tiền đến đâu. Điều này lý giải tại sao hai đơn vị dùng cùng một dòng máy Trimble nhưng cho ra độ chính xác chênh lệch nhau đáng kể: không phải do thiết bị, mà do cách tích hợp và vận hành hệ thống.

Triển khai GNSS như thế nào cho hiệu quả là câu hỏi được nhiều doanh nghiệp quan tâm.

Việc lựa chọn đơn vị triển khai hệ thống GNSS quan trọng không kém việc chọn thiết bị. Một đơn vị có năng lực không chỉ cung cấp máy – họ phải thiết kế được kiến trúc hệ thống phù hợp với từng dự án cụ thể, cấu hình đúng từng tầng và đảm bảo toàn bộ vòng dữ liệu từ vệ tinh đến bản đồ cuối cùng hoạt động liền mạch.

Những thách thức thực tế khi triển khai GNSS tại Việt Nam

Bức tranh địa hình và hạ tầng của Việt Nam đặt ra những thách thức triển khai GNSS đặc thù mà không thể giải quyết bằng cách áp dụng nguyên bản mô hình từ nước ngoài hay từ tài liệu kỹ thuật chuẩn của nhà sản xuất.

– Địa hình phức tạp và hiệu ứng multipath (đa đường dẫn)

Tại các đô thị lớn như TP. HCM hay Hà Nội, mật độ công trình cao tầng tạo ra hiện tượng multipath nghiêm trọng – tín hiệu vệ tinh phản xạ qua bề mặt kính và bê tông trước khi đến ăng-ten, gây ra sai lệch vị trí lên đến hàng chục centimeter. Tại khu vực miền núi, tán rừng dày và địa hình che khuất làm giảm số lượng vệ tinh khả dụng, khiến chỉ số PDOP (Position Dilution of Precision) vượt ngưỡng cho phép trong nhiều khung giờ.

Hiện tượng đa đường dẫn là thách thức không nhỏ khi triển khai hệ thống GNSS.

– Kết nối NTRIP không ổn định

Hầu hết các hệ thống RTK tại Việt Nam hiện phụ thuộc vào mạng di động 4G để truyền dữ liệu hiệu chỉnh từ base đến rover. Tại các công trường hạ tầng ở vùng sâu, vùng xa – nơi xây dựng đường cao tốc, nhà máy thủy điện hay cảng biển – sóng di động yếu hoặc không ổn định trực tiếp làm gián đoạn chuỗi RTK, rover mất fixed và mọi phép đo trong khoảng thời gian đó đều không đáng tin cậy.

– Quản lý baseline và vùng phủ trạm BASE

Khoảng cách từ rover đến base station ảnh hưởng trực tiếp đến độ chính xác RTK – thông thường, mỗi 10 km baseline thêm vào sẽ làm tăng sai số khoảng 1 ppm. Nhiều dự án đặt một trạm BASE duy nhất phục vụ vùng làm việc rộng hàng chục kilomet mà không tính toán lại ngưỡng chính xác chấp nhận được, dẫn đến dữ liệu đo ngoài biên giới vùng phủ bị sai số vượt yêu cầu kỹ thuật.

– Nhân sự vận hành thiếu nền tảng trắc địa

Tốc độ phổ cập GNSS nhanh hơn tốc độ đào tạo. Không ít kỹ thuật viên biết thao tác thiết bị nhưng không hiểu nguyên lý định vị vi phân, không nhận ra khi nào cần đo kiểm tra và khi nào kết quả cần bình sai lại. Điều này đặc biệt nguy hiểm trong các dự án xây dựng hạ tầng, nơi sai số đo đạc tích lũy ảnh hưởng đến toàn bộ chuỗi thi công.

Nhận diện đúng những thách thức trên là bước đầu tiên để chọn đúng giải pháp GNSS và đúng đơn vị triển khai.

Bốn bài toán ứng dụng GNSS phổ biến và yêu cầu kỹ thuật của từng loại

Không có một cấu hình GNSS nào phù hợp với mọi bài toán. Trước khi bước vào thiết kế hệ thống, cần xác định rõ dự án thuộc loại nào trong bốn nhóm ứng dụng chính.

– Khảo sát địa hình và lập bình đồ

Đây là bài toán phổ biến nhất trong lĩnh vực đo đạc dân sự. Yêu cầu độ chính xác điển hình từ 2–5 cm theo phương ngang và 3–8 cm theo phương đứng. Cấu hình phù hợp thường là một trạm BASE tạm thời hoặc kết nối vào mạng CORS (Continuously Operating Reference Station) quốc gia, kết hợp một đến hai rover. Yếu tố quyết định chất lượng là khoảng cách baseline và điều kiện tầm nhìn vệ tinh tại khu vực khảo sát.

– Thiết lập mạng lưới GNSS phục vụ đo RTK diện rộng

Các dự án hạ tầng lớn như cao tốc, kênh thủy lợi hay đường dây điện trải dài hàng trăm kilomet đòi hỏi mạng lưới nhiều trạm BASE phân tán để đảm bảo baseline không vượt quá ngưỡng cho phép trên toàn tuyến. Bài toán ở đây không chỉ là thiết bị, mà là thiết kế mạng lưới tối ưu về khoảng cách trạm, phân vùng phủ sóng, đồng bộ dữ liệu và quản lý nguồn điện cho từng trạm.

– Triển khai trạm tham chiếu cố định (BASE station) lâu dài

Đây là hạ tầng đo đạc nền tảng cho các đơn vị có nhu cầu đo liên tục hoặc muốn xây dựng mạng CORS nội bộ. Trạm BASE cố định đòi hỏi yêu cầu khắt khe hơn về lựa chọn vị trí lắp đặt – phải đảm bảo tầm nhìn vệ tinh tốt (elevation mask ≤ 10°, ít vật cản trong vòng bán kính 360°), nền móng ổn định về nhiệt độ và rung chấn, và hệ thống nguồn điện dự phòng. Dữ liệu từ trạm BASE này cần được lưu trữ liên tục để phục vụ cả xử lý thời gian thực và xử lý hậu kỳ (post-processing).

– Ứng dụng GNSS trong quan trắc và giám sát công trình

Khác với ba loại trên, bài toán quan trắc đòi hỏi độ chính xác ở mức milimét, chu kỳ đo liên tục 24/7 và khả năng phát hiện dịch chuyển nhỏ theo thời gian. Các công trình đập thủy điện, cầu dây văng, taluy đường bộ và tòa nhà cao tầng là những đối tượng điển hình. Hệ thống quan trắc GNSS yêu cầu phần mềm phân tích dịch chuyển chuyên dụng và quy trình báo cáo cảnh báo rõ ràng.

Lựa chọn thiết bị GNSS – Trimble và các tiêu chí kỹ thuật cần đánh giá

Quyết định chọn thiết bị GNSS không nên bắt đầu từ catalogue hay giá niêm yết. Nên bắt đầu từ danh sách yêu cầu kỹ thuật của dự án, sau đó đối chiếu ngược lại với thông số thiết bị.

Các tiêu chí kỹ thuật cốt lõi cần đánh giá bao gồm: Số lượng kênh thu (channel count) – thiết bị đa vệ tinh (GPS + GLONASS + Galileo + BeiDou) cho phép thu nhiều vệ tinh hơn, cải thiện PDOP đặc biệt trong môi trường khó; độ chính xác RTK và post-processing theo spec của nhà sản xuất; tần số thu tín hiệu (L1/L2/L5) – L2 và L5 giúp giải quyết nhanh hơn sự mơ hồ số nguyên (integer ambiguity resolution) và ổn định hơn trong môi trường multipath; khả năng kết nối truyền dữ liệu (UHF/GSM/Wi-Fi); và thời lượng pin thực tế trong điều kiện làm việc tại Việt Nam.

Trimble là thương hiệu được EKTECH lựa chọn làm nền tảng chính cho các dự án triển khai, với lý do không chỉ đến từ thông số kỹ thuật. Hệ sinh thái Trimble tích hợp liền mạch giữa phần cứng (máy thu R780, trạm BASE R9s), phần mềm thực địa (Trimble Access) và phần mềm văn phòng (Trimble Business Center) — giúp quy trình từ đo ngoài hiện trường đến bình sai văn phòng được chuẩn hóa và kiểm soát chặt chẽ. Đây là yếu tố quan trọng trong các dự án lớn có nhiều đội đo hoạt động song song.

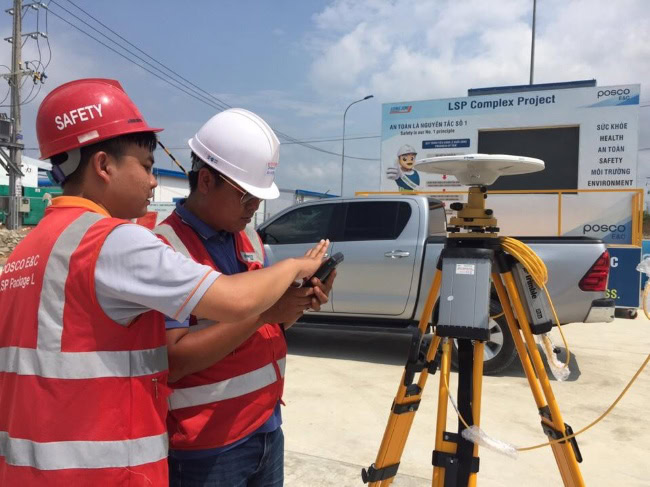

EKTECH triển khai dự án Trạm BASE Trimble R9s cho khách hàng.

Ngoài thông số thiết bị, điều quyết định chất lượng đầu ra còn phụ thuộc vào đơn vị cung cấp có đủ năng lực kỹ thuật để cấu hình đúng, đào tạo vận hành đúng và hỗ trợ xử lý sự cố đúng lúc hay không. Thiết bị tốt trong tay người dùng chưa được đào tạo đúng cách vẫn cho ra kết quả không đáng tin.

Quy trình triển khai GNSS bài bản – 5 bước từ khảo sát đến vận hành

Một dự án GNSS được triển khai đúng không bắt đầu bằng việc mở kiện hàng thiết bị. Nó bắt đầu bằng một quy trình khảo sát và thiết kế có hệ thống, trải qua năm bước liên kết chặt chẽ.

– Bước 1: Khảo sát vị trí lắp đặt trạm GNSS

Đây là bước nền tảng nhưng thường bị đánh giá thấp. Kỹ thuật viên cần đánh giá tầm nhìn vệ tinh từ vị trí dự kiến, xác định các nguồn multipath tiềm năng trong bán kính 30–50 m, kiểm tra nền móng về độ ổn định và khả năng rung chấn, đánh giá điều kiện cấp điện và kết nối mạng. Với trạm BASE cố định, một sai lầm trong bước này không thể khắc phục bằng cách cấu hình lại phần mềm — phải di dời trạm, kéo theo chi phí và thời gian đáng kể.

– Bước 2: Thiết kế mạng lưới trạm

Với các dự án yêu cầu nhiều trạm BASE, bước thiết kế mạng lưới xác định số lượng trạm, vị trí từng trạm, bán kính phủ sóng dự kiến và cơ chế chuyển đổi rover giữa các trạm. Nguyên tắc cơ bản là đảm bảo mọi điểm trong vùng làm việc đều nằm trong tầm baseline cho phép của ít nhất một trạm, đồng thời có vùng chồng lấp (overlap) đủ để rover chuyển trạm mượt mà. Kết quả của bước này là sơ đồ mạng lưới được phê duyệt trước khi mua sắm và lắp đặt.

– Bước 3: Cấu hình hệ thống truyền dữ liệu và phần mềm

Bước này bao gồm cấu hình kênh truyền hiệu chỉnh (RTCM, CMR hay CMR+), thiết lập máy chủ NTRIP (nếu dùng kết nối internet), cấu hình caster và mountpoint, kiểm tra độ trễ (latency) của chuỗi tín hiệu từ vệ tinh qua base đến rover. Latency cao (> 2–3 giây) có thể gây ra sai số vị trí đáng kể trong các ứng dụng động như đo trên xe hoặc UAV. Ngoài ra, cần cấu hình logging dữ liệu thô (raw data) tại base để phục vụ post-processing khi cần kiểm tra lại.

– Bước 4: Kiểm tra và hiệu chuẩn hệ thống

Trước khi bàn giao vận hành, toàn bộ hệ thống cần trải qua quy trình kiểm tra độc lập. Cụ thể: kiểm tra độ chính xác RTK bằng cách đo lặp lại tại các điểm mốc đã biết tọa độ, so sánh với giá trị tham chiếu và xác nhận sai số nằm trong ngưỡng chỉ tiêu dự án; kiểm tra tính liên tục của chuỗi tín hiệu trong ít nhất 24 giờ liên tục để phát hiện các gián đoạn theo chu kỳ. Biên bản kiểm tra cần được lập thành tài liệu và lưu trữ như một phần của hồ sơ dự án.

– Bước 5: Đào tạo vận hành và bàn giao hệ thống

Bàn giao thiết bị mà không đào tạo vận hành đúng cách tương đương với việc giao chìa khóa ô tô cho người chưa biết lái. Đào tạo vận hành GNSS cần bao gồm: quy trình khởi động và tắt máy đúng cách, nhận biết các cảnh báo lỗi thường gặp và cách xử lý, quy trình đo kiểm tra thực địa hàng ngày, và quy trình sao lưu dữ liệu. Đối với trạm BASE cố định, cần thêm quy trình bảo dưỡng định kỳ và kiểm tra sức khỏe hệ thống từ xa.

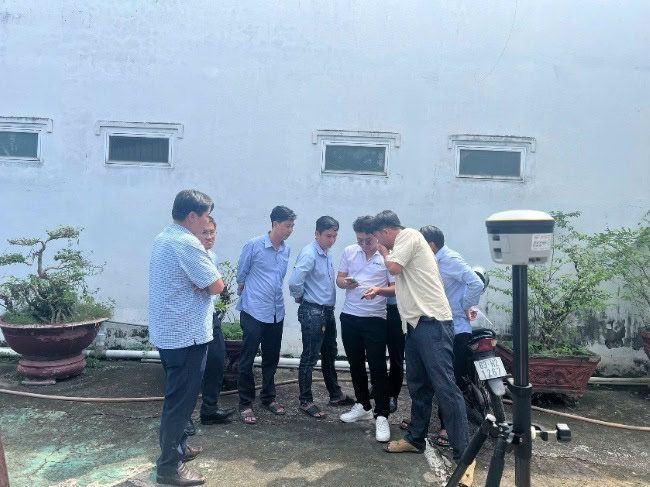

Đào tạo vận hành là bước quan trọng cần quan tâm khi lựa chọn đơn vị triển khai GNSS cho doanh nghiệp.

Thực tế cho thấy, thành công của một dự án GNSS không chỉ nằm ở thiết bị hay công nghệ, mà còn ở quy trình triển khai và năng lực của đội ngũ thực hiện. Đó chính là nền tảng để hệ thống vận hành ổn định và mang lại giá trị lâu dài cho chủ đầu tư.

Thiết kế mạng lưới và hiệu chuẩn hệ thống – Hai bước quyết định độ chính xác

Trong năm bước vừa nêu, bước 2 (thiết kế mạng lưới) và bước 4 (hiệu chuẩn) là hai điểm mà phần lớn vấn đề độ chính xác trong thực tế bắt nguồn từ đó. Đáng chú ý là đây cũng là hai bước ít được tài liệu hóa nhất trong các dự án triển khai thiếu kinh nghiệm.

Về thiết kế mạng lưới, sai lầm phổ biến nhất là đặt trạm BASE tại vị trí thuận tiện về hậu cần (gần văn phòng, gần nguồn điện) thay vì vị trí tối ưu về kỹ thuật. Một trạm BASE đặt ở nơi có tầm nhìn vệ tinh tốt nhưng baseline trung bình đến rover là 25 km sẽ cho chất lượng RTK thấp hơn một trạm đặt ở vị trí kém lý tưởng hơn nhưng baseline chỉ 8-10 km. Với các dự án diện rộng, bài toán tối ưu vị trí trạm là bài toán tìm điểm cân bằng giữa coverage, baseline length, điều kiện site và chi phí vận hành cần kinh nghiệm thực địa cụ thể.

Về hiệu chuẩn hệ thống, cần phân biệt hai loại kiểm tra: kiểm tra tức thời (spot check) và kiểm tra dài hạn (stability test). Spot check đo tại điểm mốc đã biết tọa độ cho ra kết quả ngay lập tức nhưng không phát hiện được các vấn đề lặp lại theo thời gian như drift tọa độ do nhiệt độ thay đổi hay nhiễu tín hiệu chu kỳ. Stability test yêu cầu ghi log liên tục trong 24–72 giờ và phân tích chuỗi tọa độ thu được theo thời gian.

Thiết kế mạng lưới và hiệu chuẩn hệ thống là hai bước đòi hỏi nhiều nhất ở kinh nghiệm thực địa và kiến thức trắc địa của đội ngũ triển khai – không thể thay thế bằng cách làm theo hướng dẫn trong manual thiết bị.

Đội ngũ kỹ thuật — Bốn chuyên môn cốt lõi không thể thiếu trong dự án GNSS

Một hệ thống GNSS đòi hỏi đội ngũ triển khai có ít nhất bốn chuyên môn khác nhau phối hợp xuyên suốt từ giai đoạn khảo sát đến vận hành. Thiếu bất kỳ chuyên môn nào, chuỗi triển khai sẽ có điểm yếu:

– Chuyên môn 1: Khảo sát đo đạc và trắc địa

Đây là nền tảng lý thuyết cần thiết để hiểu hệ tọa độ, phép chiếu bản đồ, hệ cao độ, và nguyên lý định vị vi phân. Kỹ sư trắc địa trong đội không nhất thiết phải vận hành thiết bị GNSS hàng ngày, nhưng phải là người phê duyệt phương án thiết kế mạng lưới và xác nhận kết quả hiệu chuẩn. Thiếu chuyên môn này, nhóm triển khai sẽ không nhận ra khi nào kết quả đang sai về mặt trắc địa học.

– Chuyên môn 2: Triển khai và cấu hình hệ thống GNSS

Đây là chuyên môn vận hành cụ thể của từng dòng thiết bị và phần mềm. Kỹ thuật viên cần thuần thục cấu hình Trimble Access, thiết lập kết nối NTRIP, xử lý các mã lỗi thường gặp và chuẩn đoán sự cố chuỗi RTK. Chuyên môn này chỉ có được qua thực hành thực địa với số lượng dự án đủ lớn để gặp đủ loại tình huống.

– Chuyên môn 3: Xử lý và bình sai dữ liệu GNSS

Sau khi thu thập dữ liệu thực địa, quy trình bình sai mạng lưới (network adjustment) loại bỏ sai số ngẫu nhiên và cung cấp đánh giá thống kê về chất lượng đo. Kỹ sư xử lý dữ liệu phải biết phát hiện các điểm đo nghi ngờ (outliers), quyết định khi nào cần đo lại và đánh giá khi nào mạng lưới đạt độ tin cậy đủ để dùng trong thiết kế thi công. Phần mềm bình sai như Trimble Business Center hay StarNet cho ra nhiều thông số thống kê — nhưng phải có người đủ năng lực để đọc và phán đoán đúng.

– Chuyên môn 4: Hỗ trợ kỹ thuật và đào tạo thiết bị, phần mềm

Đây là chuyên môn thường xuyên tiếp xúc trực tiếp với người dùng cuối sau bàn giao. Kỹ sư hỗ trợ cần không chỉ biết trả lời câu hỏi kỹ thuật, mà còn có khả năng chẩn đoán vấn đề từ xa qua mô tả của người dùng, phân biệt lỗi do người dùng với lỗi hệ thống, và thiết kế chương trình đào tạo phù hợp với trình độ từng đơn vị.

Bốn chuyên môn này trong đội ngũ EKTECH không phải là các vai trò độc lập mà có sự chồng lấp chức năng – kỹ sư trắc địa hiểu cấu hình thiết bị, kỹ thuật viên triển khai biết đọc kết quả bình sai – tạo ra khả năng phối hợp nhanh và xử lý tình huống phức tạp mà nhóm chuyên môn đơn ngành không thể đáp ứng.

Bắt đầu triển khai GNSS đúng từ đầu – Quy trình tư vấn và bước tiếp theo

Mỗi dự án GNSS bắt đầu từ một bài toán cụ thể: Diện tích vùng làm việc, yêu cầu độ chính xác, điều kiện địa hình, tiến độ dự án và ngân sách. Không có giải pháp nào phù hợp với tất cả.

Quy trình tư vấn của EKTECH bắt đầu bằng buổi làm việc kỹ thuật để thu thập thông tin dự án. Từ đó, đội ngũ xây dựng đề xuất giải pháp bao gồm cấu hình hệ thống, sơ đồ mạng lưới trạm (nếu cần), thiết bị được đề xuất và lý do kỹ thuật cụ thể. Đề xuất này là tài liệu kỹ thuật có thể thảo luận và điều chỉnh  không phải catalogue có sẵn.

Sau khi phương án được xác nhận, quy trình triển khai đi qua đủ năm bước được mô tả ở trên, với biên bản kiểm tra và bàn giao được lập thành hồ sơ. Đội ngũ EKTECH sẵn sàng hỗ trợ từ xa và có mặt thực địa khi cần thiết trong giai đoạn vận hành đầu.

Nếu đơn vị của bạn đang chuẩn bị cho một dự án khảo sát hoặc hạ tầng có nhu cầu triển khai hệ thống GNSS, dù là trạm BASE cố định, mạng lưới RTK hay hệ thống quan trắc, bước đầu tiên là một cuộc trao đổi kỹ thuật không mất phí để xác định đúng bài toán trước khi đi vào giải pháp.

Liên hệ đội ngũ kỹ thuật EKTECH để được tư vấn cụ thể cho dự án của bạn. HOTLINE liên hệ: 0983 206 789.
