Máy định vị vệ tinh GNSS là gì? Vì sao đo được chính xác đến từng centimet?

Máy định vị vệ tinh GNSS là thiết bị sử dụng tín hiệu từ các hệ thống vệ tinh toàn cầu để xác định vị trí với độ chính xác cao, giúp ngành trắc địa nâng cao năng suất và đạt độ chính xác đến cấp centimet trong công tác đo đạc hiện đại.

Máy định vị vệ tinh GNSS là gì và khác GPS ở điểm nào?

Rất nhiều người dùng quen miệng gọi mọi thiết bị định vị là “máy GPS”, nhưng đây là một cách gọi chưa thật chính xác. GPS (Global Positioning System) chỉ là tên riêng của một hệ thống vệ tinh do Hoa Kỳ phát triển và vận hành. Trong khi đó, GNSS (Global Navigation Satellite System, tức hệ thống định vị vệ tinh toàn cầu) là khái niệm bao trùm, chỉ chung tất cả các hệ thống vệ tinh định vị đang hoạt động trên thế giới, mà GPS chỉ là một thành viên trong số đó.

Máy định vị vệ tinh GNSS, hay còn được gọi quen thuộc là máy RTK, là thiết bị chuyên dụng có khả năng thu nhận tín hiệu cùng lúc từ nhiều hệ thống vệ tinh khác nhau. Nhờ một hệ thống thuật toán phức tạp được tích hợp bên trong, máy sẽ xử lý các tín hiệu thu được để tính ra tọa độ của một điểm trên mặt đất với độ chính xác rất cao.

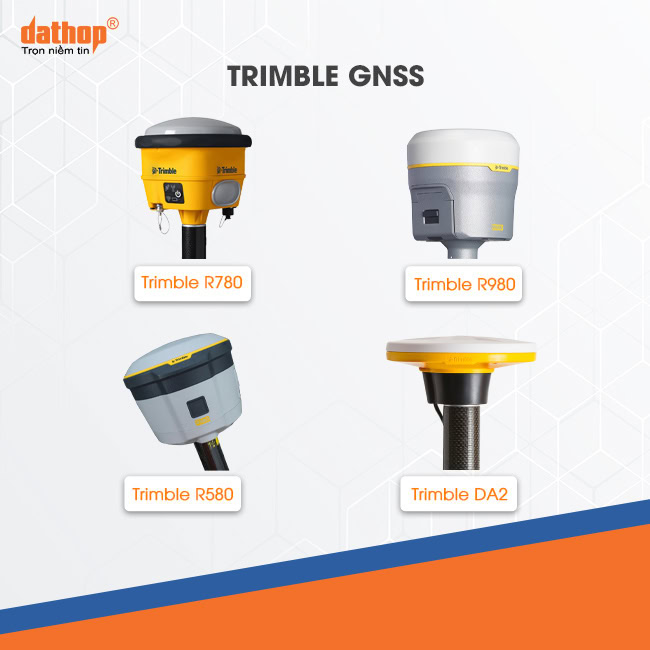

Máy định vị vệ tinh GNSS chuyên dụng trong đo đạc trắc địa.

Nói cách khác, nếu GPS dân dụng trên điện thoại chỉ giúp bạn biết mình đang ở đâu trong phạm vi vài mét, thì máy GNSS chuyên dụng được tạo ra để phục vụ công tác đo đạc, nơi sai số được tính bằng đơn vị centimet.

Sự khác biệt cốt lõi nằm ở mục đích sử dụng và mức độ chính xác. Một thiết bị GPS thông thường phục vụ nhu cầu dẫn đường, còn máy GNSS trắc địa được thiết kế để xác định tọa độ phục vụ lập bản đồ, cắm mốc, quản lý đất đai và thi công công trình, những công việc mà chỉ một sai lệch nhỏ cũng có thể gây hậu quả lớn.

Có những hệ thống vệ tinh nào? Vì sao máy định vị GNSS nên thu cùng lúc nhiều vệ tinh?

Ngoài không gian có nhiều hệ thống vệ tinh định vị cùng hoạt động, mỗi hệ thống do một quốc gia hoặc khu vực phát triển và duy trì. Bốn hệ thống phổ biến nhất thường được nhắc đến gồm:

• GPS (Hoa Kỳ): Hệ thống lâu đời và phổ biến nhất, đặt nền móng cho công nghệ định vị vệ tinh toàn cầu.
• GLONASS (Nga): Hệ thống có vùng phủ tốt ở các vĩ độ cao, bổ sung hiệu quả cho GPS.
• Galileo (Châu Âu): Hệ thống dân sự được thiết kế với độ chính xác cao và tính ổn định.
• BeiDou (Trung Quốc): Hệ thống phát triển nhanh trong những năm gần đây, với số lượng vệ tinh phủ khu vực châu Á rất lớn.

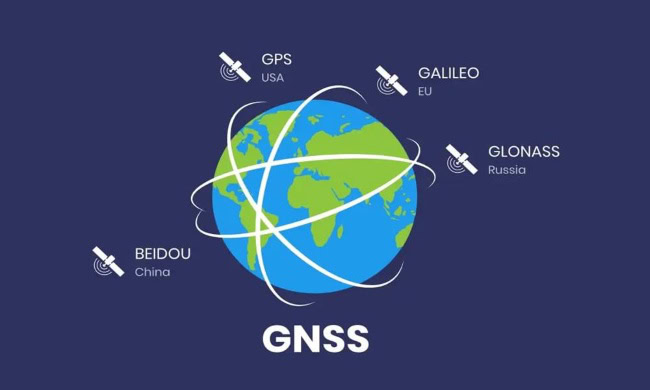

Bốn hệ thống định vị vệ tinh toàn cầu hiện nay.

Câu hỏi đặt ra là “Vì sao một chiếc máy định vị vệ tinh GNSS hiện đại lại cần thu tín hiệu từ càng nhiều hệ thống càng tốt?”. Lý do nằm ở chỗ độ chính xác của phép định vị phụ thuộc rất nhiều vào số lượng và sự phân bố của vệ tinh mà máy “nhìn thấy” tại thời điểm đo. Khi máy định vị vệ tinh thu được tín hiệu từ nhiều vệ tinh cùng lúc, số lượng vệ tinh khả dụng tăng lên đáng kể, giúp lời giải tọa độ ổn định và đáng tin cậy hơn.

Điều này đặc biệt quan trọng khi làm việc ở những khu vực bị che khuất một phần bầu trời, chẳng hạn gần tòa nhà cao tầng, dưới tán cây hoặc trong khe núi. Ở những nơi như vậy, nếu chỉ dựa vào một hệ thống vệ tinh, máy có thể không đủ tín hiệu để cho lời giải tốt. Việc thu đa hệ thống giúp máy luôn có đủ vệ tinh để duy trì độ chính xác, qua đó giảm thời gian chờ và tăng khả năng đo được ở những địa hình khó.

Vì sao máy định vị vệ tinh GNSS đo được tọa độ chính xác đến từng centimet?

Về nguyên lý cơ bản, mỗi vệ tinh liên tục phát đi tín hiệu kèm theo thông tin về thời gian và vị trí của chính nó. Máy thu GNSS trên mặt đất nhận tín hiệu này và đo khoảng thời gian tín hiệu truyền đến, từ đó tính ra khoảng cách giữa máy và từng vệ tinh. Khi khoảng cách đến nhiều vệ tinh có vị trí đã xác định, máy sẽ giải bài toán giao hội trong không gian để tìm ra tọa độ của điểm đặt máy.

Tuy nhiên, nếu chỉ dừng ở đó, sai số có thể lên tới vài mét, vì tín hiệu vệ tinh trên đường truyền xuống mặt đất bị nhiều yếu tố làm sai lệch như tầng khí quyển làm chậm tín hiệu, hiện tượng tín hiệu phản xạ qua vật cản (đa đường), hay sai số nhỏ trong đồng hồ của máy. Để đạt độ chính xác centimet, máy định vị vệ tinh GNSS phải sử dụng thêm dữ liệu hiệu chỉnh.

Cơ chế cốt lõi là so sánh số liệu giữa hai điểm thu. Một điểm đã biết tọa độ chính xác sẽ tính ra mức độ sai lệch của tín hiệu tại thời điểm đo, rồi gửi giá trị hiệu chỉnh này cho máy đang di chuyển ngoài thực địa. Nhờ vậy, máy có thể loại bỏ phần lớn sai số chung và đưa kết quả về độ chính xác rất cao.

Máy định vị vệ tinh GNSS có khả năng đo được tọa độ chính xác đến từng centimet.

Chính sự kết hợp giữa việc đo khoảng cách đến nhiều vệ tinh và việc áp dụng dữ liệu hiệu chỉnh theo thời gian thực đã tạo nên độ chính xác đáng kinh ngạc của máy định vị vệ tinh GNSS hiện đại.

Máy định vị vệ tinh GNSS được cấu tạo từ những bộ phận nào?

Nhìn từ bên ngoài, một máy định vị vệ tinh GNSS thường có dáng tròn, nhỏ gọn, đặt trên đầu sào đo trông khá đơn giản. Nhưng bên trong là một tổ hợp linh kiện cơ điện tử được thiết kế tinh vi, với những bộ phận chính sau:

• Ăng-ten thu sóng: Nằm ở phần đỉnh máy, có nhiệm vụ thu nhận tín hiệu phát ra từ các vệ tinh. Ăng-ten chất lượng cao thường hỗ trợ đa băng tần và có khả năng hạn chế nhiễu do tín hiệu phản xạ, giúp dữ liệu đưa vào bộ xử lý luôn ổn định.
• Bo mạch xử lý: Được ví như bộ não của máy, nơi chứa chip vi xử lý thực hiện các thuật toán tính toán tọa độ dựa trên khoảng cách đến vệ tinh. Chất lượng của bo mạch ảnh hưởng trực tiếp đến tốc độ và độ tin cậy của lời giải.
• Mô-đun truyền dữ liệu: Bao gồm các kết nối như sóng vô tuyến (radio), mạng di động (4G), hoặc Wifi, dùng để nhận tín hiệu hiệu chỉnh từ trạm phát và để trao đổi dữ liệu với sổ tay điện tử.
• Vỏ máy và nguồn pin: Thường được chế tạo từ vật liệu nhẹ nhưng bền, đạt các chuẩn chống va đập và chống nước để hoạt động ổn định ngoài công trường. Pin được tối ưu để máy có thể làm việc liên tục trong nhiều giờ.

Bốn bộ phận này phối hợp chặt chẽ với nhau: Ăng-ten thu tín hiệu, bo mạch xử lý, mô-đun truyền dữ liệu bảo đảm máy luôn được cấp thông tin hiệu chỉnh, còn vỏ và pin giúp toàn bộ hệ thống vận hành bền bỉ trong điều kiện thực tế.

Base, Rover và trạm CORS có vai trò gì trong việc giảm sai số cho máy định vị vệ tinh GNSS?

Trạm tĩnh (Base), trạm di động (Rover) và trạm CORS là nguồn cung cấp dữ liệu hiệu chỉnh đã nhắc đến ở phần nguyên lý:

• Trạm Base: Là một máy GNSS được đặt cố định tại một điểm đã biết tọa độ chính xác. Vì biết rõ mình đang ở đâu, trạm này có thể tính ra sai lệch của tín hiệu vệ tinh tại thời điểm đo và phát giá trị hiệu chỉnh đó đi.
• Máy Rover: Là máy mà kỹ sư cầm theo di chuyển ngoài thực địa để đo các điểm cần xác định. Rover nhận tín hiệu hiệu chỉnh từ Base và áp dụng vào lời giải của mình, nhờ đó loại bỏ phần lớn sai số chung và đạt độ chính xác centimet.
• Trạm CORS: Là một mạng lưới các trạm tham chiếu cố định được vận hành liên tục, đóng vai trò như những trạm Base dùng chung cho cả khu vực. Khi sử dụng dịch vụ CORS, người đo không cần dựng trạm Base riêng mà chỉ cần một máy Rover kết nối qua mạng di động để nhận tín hiệu hiệu chỉnh.

Mô hình Base và Rover phù hợp với những khu vực không có sóng di động ổn định hoặc khi muốn chủ động kiểm soát trạm gốc. Trong khi đó, sử dụng mạng CORS giúp tinh giản thiết bị, chỉ cần một máy là có thể đo, rất thuận tiện ở những nơi đã có hạ tầng CORS phủ tốt. Việc hiểu rõ cơ chế này giúp người dùng lựa chọn phương án phù hợp với điều kiện công việc của mình.

Khi nào nên dùng đo tĩnh, khi nào nên dùng đo động (RTK)?

Máy GNSS có nhiều chế độ làm việc khác nhau, nhưng hai chế độ phổ biến và cốt lõi nhất là đo tĩnh và đo động thời gian thực. Mỗi chế độ phục vụ một nhóm bài toán riêng:

• Đo tĩnh (Static): Máy được đặt cố định trên chân máy và thu tín hiệu vệ tinh liên tục trong một khoảng thời gian dài, có thể từ vài chục phút đến nhiều giờ tùy yêu cầu. Dữ liệu sau đó được xử lý để cho ra tọa độ với độ chính xác gần như tuyệt đối. Đây là phương pháp thường dùng để xây dựng các mốc khống chế cơ sở, nền tảng cho những mạng lưới đo đạc cấp lớn.
• Đo động thời gian thực (RTK – Real-Time Kinematic): Kỹ sư cầm sào gắn máy Rover di chuyển đến từng điểm cần đo. Mỗi lần chạm mũi sào xuống điểm và bấm nút, chỉ trong vài giây máy đã cho ra tọa độ ngay tại hiện trường. Chế độ này tối ưu cho công việc đo vẽ chi tiết, cắm mốc và khảo sát diện rộng, nơi tốc độ là yếu tố quyết định năng suất.

Nếu cần độ chính xác cao nhất cho điểm gốc thì chọn đo tĩnh, nếu cần đo nhanh nhiều điểm ngoài hiện trường thì chọn đo RTK.

Ngoài ra, còn có phương pháp hậu xử lý (thường gọi là PPK), trong đó dữ liệu được ghi lại ngoài thực địa và tính toán lại sau khi về văn phòng, phù hợp khi điều kiện truyền tín hiệu hiệu chỉnh tại hiện trường không thuận lợi.

Công nghệ đo bù nghiêng IMU và đa tần số mang lại lợi ích gì cho người đo?

Công nghệ trên máy định vị vệ tinh GNSS không ngừng phát triển, và có hai cải tiến đáng chú ý đã thay đổi rõ rệt trải nghiệm của người đo: Cảm biến bù nghiêng và khả năng thu đa tần số.

– Công nghệ đo bù nghiêng IMU

Trước đây, khi đo một điểm, người dùng buộc phải giữ sào thật thẳng đứng, thường phải canh bọt thủy cân bằng, nếu không kết quả sẽ sai lệch. Công nghệ bù nghiêng dựa trên cảm biến quán tính (thường gọi là IMU) giải quyết vấn đề này. Cảm biến sẽ tự nhận biết góc nghiêng của sào và tự động hiệu chỉnh, cho phép người đo đặt mũi sào vào điểm cần đo mà không cần canh thẳng. Điều này không chỉ tăng tốc độ mà còn giúp đo được ở những vị trí khó như góc tường, chân hàng rào hoặc khe hẹp mà trước đây rất vướng víu.

– Khả năng thu đa tần số

Khả năng thu đa tần số và đa hệ thống vệ tinh, như đã đề cập, giúp máy có nhiều dữ liệu hơn để xử lý. Việc thu trên nhiều tần số còn giúp máy giảm thiểu ảnh hưởng của tầng khí quyển và xử lý nhiễu tốt hơn, từ đó rút ngắn thời gian để máy đạt trạng thái cho lời giải chính xác. Kết quả là người đo có thể bắt đầu công việc nhanh hơn và làm việc ổn định hơn trong các điều kiện môi trường phức tạp.

Ví dụ là các dòng máy định vị vệ tinh GNSS của Trimble, như Trimble R780, được tích hợp cảm biến bù nghiêng IMU và khả năng thu 3 tần số, trong khi nhiều dòng phổ thông hơn lại ưu tiên sự gọn nhẹ và mức đầu tư hợp lý lại không có các tính năng này.

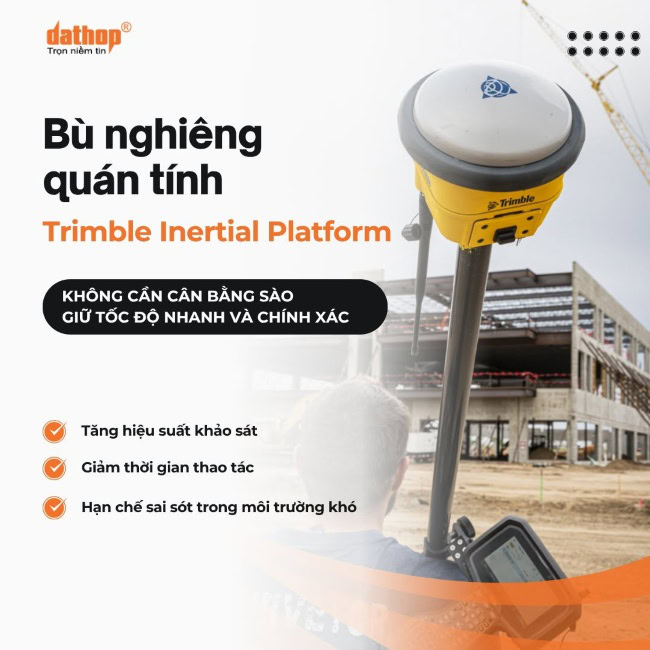

Công nghệ đo bù nghiêng trên máy định vị vệ tinh GNSS Trimble R780.

Xem thêm: Công nghệ đo nghiêng trên máy định vị GNSS RTK Trimble R780: Đo nhanh hơn – linh hoạt hơn – an toàn hơn

Máy định vị vệ tinh GNSS được ứng dụng vào những công việc nào?

Nhờ sự kết hợp giữa độ chính xác cao và tốc độ đo nhanh, máy GNSS đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực:

• Địa chính và quản lý đất đai: Xác định nhanh ranh giới thửa đất, phục vụ cấp giấy chứng nhận, quy hoạch phân lô và tách thửa với độ chính xác đến từng centimet.
• Khảo sát giao thông và xây dựng: Phân tuyến đường, kiểm tra mốc cao độ, định vị tim mốc cho móng công trình, cầu, và các hạng mục hạ tầng quy mô lớn.
• Nông nghiệp và lâm nghiệp: Khảo sát diện tích canh tác, phân định ranh giới rừng, và hỗ trợ dẫn đường cho thiết bị canh tác tự động.
• Khảo sát tài nguyên và môi trường: Lập bản đồ địa hình, theo dõi biến động bề mặt, phục vụ công tác quản lý và quy hoạch.

Điểm chung của các ứng dụng này là nhu cầu xác định vị trí chính xác trên một phạm vi rộng trong thời gian ngắn. Trước khi có máy GNSS, những công việc như vậy đòi hỏi nhiều nhân lực và thời gian hơn rất nhiều. Ngày nay, một đội đo nhỏ với máy định vị vệ tinh GNSS có thể hoàn thành khối lượng công việc mà trước đây cần nhiều người và nhiều ngày, đồng thời giảm đáng kể nguy cơ sai sót do thao tác thủ công.

Nên chọn máy định vị vệ tinh GNSS hay máy toàn đạc điện tử cho công việc của bạn?

Trong ngành đo đạc, máy toàn đạc điện tử và máy định vị vệ tinh GNSS là hai công cụ phổ biến, và người mới thường băn khoăn nên chọn loại nào. Thực tế, hai thiết bị này không hoàn toàn thay thế nhau mà mỗi loại có thế mạnh riêng.

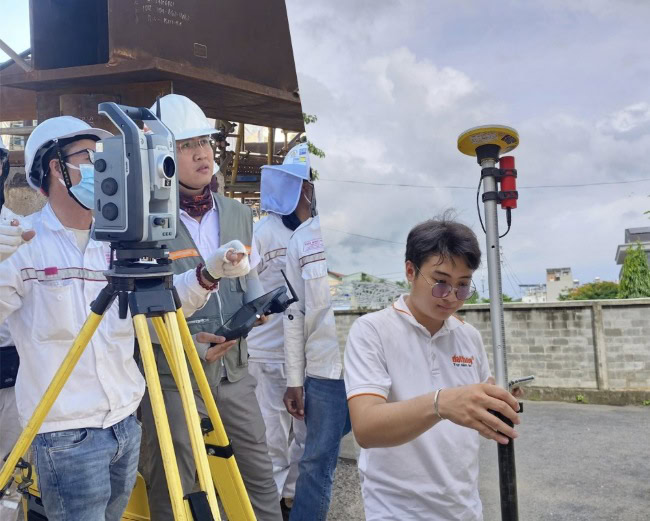

Lựa chọn máy định vị vệ tinh GNSS hay máy toàn đạc điện tử phụ thuộc vào đặc thù công việc.

Dưới đây là bảng đề xuất lựa chọn cụ thể để bạn tham khảo:

Nhiều đơn vị đo đạc chuyên nghiệp sử dụng cả máy định vị vệ tinh GNSS và máy toàn đạc để bổ trợ cho nhau: Dùng GNSS để dựng nhanh lưới khống chế và đo diện rộng, rồi dùng toàn đạc cho những vị trí bị che khuất hoặc đòi hỏi chi tiết. Nếu công việc của bạn chủ yếu diễn ra ngoài trời thoáng đãng và cần tốc độ, máy định vị vệ tinh GNSS thường là lựa chọn ưu tiên.

Cần xem xét những tiêu chí nào khi tìm hiểu một chiếc máy GNSS?

Dưới đây là những tiêu chí nền tảng đáng quan tâm:

• Khả năng thu tín hiệu: Số kênh và số hệ thống vệ tinh mà máy hỗ trợ, càng đa dạng thì khả năng đo ổn định ở địa hình khó càng tốt.
• Độ chính xác: Thông số sai số ở chế độ đo tĩnh và đo động, là yếu tố quyết định máy có đáp ứng yêu cầu công việc hay không.
• Chuẩn bảo vệ: Khả năng chống nước, chống bụi và chống va đập, phản ánh độ bền khi làm việc ngoài công trường khắc nghiệt.
• Công nghệ bù nghiêng: Có hay không cảm biến IMU, ảnh hưởng đến tốc độ và sự thuận tiện khi đo ở vị trí khó.
• Thời lượng pin và kết nối: Khả năng làm việc liên tục và các phương thức nhận tín hiệu hiệu chỉnh như radio, 4G, Wifi.
• Hệ sinh thái và hỗ trợ: Phần mềm đi kèm, dịch vụ bảo hành, kiểm định và hỗ trợ kỹ thuật từ nhà cung cấp.

Ví dụ, có thể nhìn vào hai dòng máy đinh vị vệ tinh GNSS thường được nhắc đến trên thị trường của hãng Trimble. Trimble R580 hướng tới sự gọn nhẹ và mức đầu tư hợp lý, phù hợp với các đội đo đạc địa chính và nhà thầu vừa và nhỏ. Trong khi đó, Trimble R780 thiên về độ bền cao và tích hợp công nghệ bù nghiêng IMU, phù hợp với những công trường khắc nghiệt và nhu cầu đo ở vị trí khó.

Những câu hỏi thường gặp về máy định vị vệ tinh GNSS

Người mới tìm hiểu về máy định vị vệ tinh GNSS thường có những thắc mắc như:

1. Máy định vị vệ tinh GNSS có cần kết nối internet để hoạt động không? Không bắt buộc trong mọi trường hợp. Nếu dùng mô hình trạm Base và Rover với sóng vô tuyến, máy có thể làm việc mà không cần internet. Tuy nhiên, khi sử dụng dịch vụ CORS để nhận tín hiệu hiệu chỉnh, máy cần kết nối mạng di động.
2. Sai số của máy định vị vệ tinh GNSS thực tế là bao nhiêu? Ở chế độ đo động thời gian thực, sai số thường ở mức vài centimet. Ở chế độ đo tĩnh với thời gian thu đủ dài, độ chính xác còn cao hơn nữa. Con số cụ thể phụ thuộc vào thiết bị, điều kiện vệ tinh và chất lượng tín hiệu hiệu chỉnh.
3. Máy định vị vệ tinh GNSS có thay thế hoàn toàn máy toàn đạc điện tử không? Không hẳn. Mỗi thiết bị có thế mạnh riêng và thường được dùng bổ trợ cho nhau. GNSS mạnh ở nơi trống trải và diện rộng, còn toàn đạc phù hợp với nơi bị che khuất bầu trời.
4. Người mới có dễ sử dụng máy định vị vệ tinh GNSS không? Các dòng máy hiện nay được thiết kế thân thiện, đi kèm sổ tay điện tử và phần mềm trực quan. Sau một thời gian làm quen với quy trình và được hướng dẫn cơ bản, người mới hoàn toàn có thể vận hành thành thạo.

Máy định vị vệ tinh GNSS là kết quả của sự kết hợp giữa công nghệ vệ tinh, thuật toán xử lý tín hiệu và cơ chế hiệu chỉnh sai số tinh vi. Chính sự kết hợp này đã cho phép một thiết bị nhỏ gọn đạt được độ chính xác đến từng centimet, đồng thời rút ngắn đáng kể thời gian và công sức cho công tác đo đạc. Hiểu rõ khái niệm, nguyên lý, cấu tạo và các chế độ làm việc của máy chính là nền tảng vững chắc để bạn đánh giá và lựa chọn thiết bị phù hợp với nhu cầu thực tế.
