Đầu tư Multibeam 3D cho dự án khảo sát cảng biển, nạo vét, offshore, khi nào hợp lý và chọn hệ thống nào?

Đầu tư thiết bị Multibeam 3D là quyết định chiến lược tác động trực tiếp đến độ chính xác dữ liệu khảo sát, năng lực cạnh tranh trong đấu thầu, tiến độ triển khai dự án và khả năng kiểm soát rủi ro kỹ thuật. Vì vậy, việc lựa chọn hệ thống phù hợp không nên chỉ dựa trên chi phí đầu tư ban đầu mà cần được đánh giá trên toàn bộ vòng đời khai thác.

Multibeam 3D với MBES truyền thống: Sự khác biệt kỹ thuật thực sự nằm ở đâu?

MBES (đo sâu đa tia) truyền thống đã là tiêu chuẩn ngành từ nhiều thập kỷ. Hệ thống này phát hàng trăm tia âm theo hình quạt vuông góc với hướng di chuyển tàu, mỗi tia đo một điểm độ sâu độc lập, tạo ra dải quét rộng và mô hình địa hình đáy có độ phân giải cao hơn nhiều so với đo sâu đơn tia (singlebeam).

Câu trả lời về sự khác biệt của Multibeam 3D nằm ở khái niệm “voxel” – đơn vị thể tích 3D tương đương pixel trong không gian ba chiều. Trong khi MBES truyền thống chỉ ghi nhận tọa độ bề mặt đáy (x, y, z), công nghệ Muitibeam 3D thu thêm dữ liệu phản xạ âm 3D theo từng lớp thể tích trong cột nước. Kết quả là thay vì một bề mặt đáy phẳng, kỹ sư nhận được toàn bộ “khối” dữ liệu từ mặt nước xuống đến đáy – tương tự như sự khác biệt giữa chụp X-quang phẳng và CT scan toàn thân.

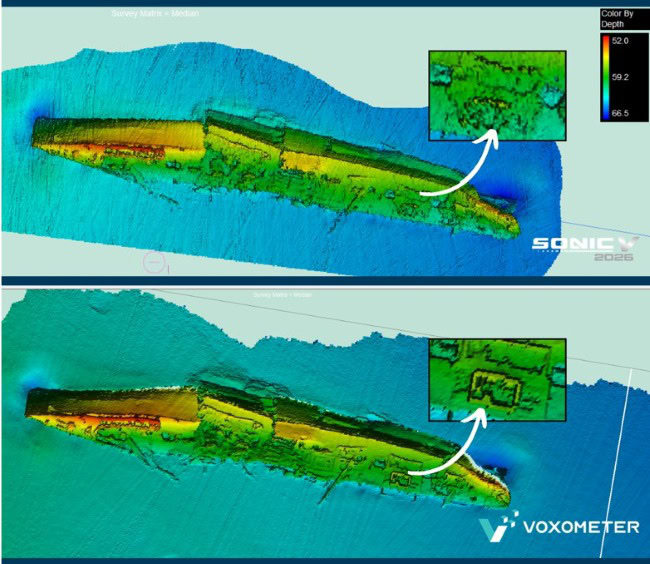

Sự khác biệt về dữ liệu thu được khi sử dụng Multibeam thông thường (hình trên) và Multibeam 3D (hình dưới).

Sự khác biệt kỹ thuật cụ thể được thể hiện qua bảng sau:

Xem thêm so sánh: Multibeam 3D và đo sâu thông thường

Với các dự án chỉ cần xác định độ sâu luồng tàu hoặc khối lượng nạo vét đơn giản, MBES truyền thống vẫn đủ đáp ứng. Nhưng khi yêu cầu phân tích vật thể chìm, kiểm tra xói lở cục bộ quanh móng công trình, hoặc phát hiện rò rỉ trong cột nước, đây là ranh giới mà MBES 2D không vượt qua được.

Dự án cảng biển và luồng tàu: Multibeam 3D giải quyết bài toán phủ 100% đáy nước như thế nào?

Khảo sát luồng tàu và cảng biển đặt ra hai yêu cầu kỹ thuật cốt lõi: Đảm bảo phủ 100% diện tích đáy nước trong vùng khảo sát và phát hiện tất cả vật cản có độ cao đủ để gây nguy hiểm hàng hải. Đây chính là nơi đo sâu đa tia thể hiện lợi thế tuyệt đối so với đo sâu đơn tia.

Đo sâu đơn tia đo theo tuyến – khoảng cách giữa các tuyến thường từ 5m đến 20m tùy tiêu chuẩn. Điều này có nghĩa là tất cả những gì nằm giữa hai tuyến đo đều không được ghi nhận. Một vật cản ngầm rộng 2m, cao 1.5m hoàn toàn có thể nằm lọt giữa hai tuyến đo và không bao giờ xuất hiện trong báo cáo khảo sát.

Đo sâu đa tia giải quyết bài toán này bằng dải quét rộng – độ rộng quét thường gấp 3–5 lần độ sâu nước. Ở độ sâu 10m, một lần chạy tàu có thể phủ dải rộng 30 – 50m, đảm bảo phủ 100% diện tích với mật độ điểm dày đặc theo tiêu chuẩn IHO S-44.

Đối với dự án multibeam 3D, lợi ích bổ sung nằm ở khả năng phân loại đáy: Khu vực bùn mềm có nguy cơ bồi lắng nhanh được phân biệt rõ với đáy cứng ngay trong lần khảo sát đầu tiên. Điều này giúp đơn vị quản lý cảng lên kế hoạch duy tu và chu kỳ nạo vét chính xác hơn, thay vì phải thực hiện khảo sát định kỳ chỉ để kiểm tra những thay đổi đã xảy ra.

Ứng dụng thực tế Multibeam 3D trong quản lý cảng: So sánh dữ liệu đo sâu đa tia giữa hai thời điểm để phát hiện biến động đáy cho phép xác định chính xác tốc độ bồi lắng theo từng khu vực, từ đó tối ưu hóa lịch trình nạo vét và giảm chi phí vận hành dài hạn.

Nạo vét và duy tu luồng: Multibeam 3D giúp nghiệm thu khối lượng chính xác ra sao?

Trong các dự án nạo vét, sai số trong tính toán khối lượng không chỉ là vấn đề kỹ thuật – đó là rủi ro tài chính trực tiếp. Một sai số 5% trên dự án nạo vét 500.000 m³ tương đương 25.000 m³ chênh lệch, với giá bình quân từ 50.000 – 100.000 VNĐ/m³, khoản chênh lệch có thể lên đến 1,25 – 2,5 tỷ đồng chỉ trong một hạng mục nghiệm thu.

Multibeam 3D giải quyết bài toán này thông qua kỹ thuật so sánh bề mặt chênh lệch – tạo ra bề mặt so sánh giữa hai lần khảo sát trước và sau nạo vét. Vì cả hai lần khảo sát đều phủ 100% diện tích với mật độ điểm dày đặc, phép tính thể tích dựa trên bề mặt chênh lệch có độ chính xác vượt trội so với đo sâu truyền thống phụ thuộc vào nội suy giữa các tuyến đo.

Về mặt kỹ thuật, độ chính xác thể tích phụ thuộc vào ba yếu tố: Mật độ điểm đo, độ chính xác tọa độ (XYZ) và mức độ phủ của dữ liệu. Đo sâu đa tia hiện đại đạt độ chính xác độ sâu theo tiêu chuẩn IHO S-44 Order 1a, với mật độ điểm từ hàng chục đến hàng trăm điểm/m² tùy cấu hình – đây là nền tảng để đạt sai số thể tích dưới 1% trong điều kiện vận hành tốt.

Một ứng dụng thực tế khác trong dự án nạo vét là xác định khu vực bồi lắng tái diễn. Dữ liệu phản xạ âm từ multibeam 3D cho phép phân loại vật liệu đáy, từ đó dự đoán khu vực có khả năng bồi lắng nhanh sau nạo vét – thông tin quan trọng để thiết kế phương án nạo vét và lên kế hoạch bảo trì sau thi công.

Điện gió ngoài khơi và dầu khí: Tiêu chuẩn quốc tế yêu cầu gì từ hệ thống đo sâu đa tia?

Trong lĩnh vực năng lượng ngoài khơi, yêu cầu kỹ thuật đối với dữ liệu khảo sát đáy biển được quy định bởi các tiêu chuẩn quốc tế nghiêm ngặt, bao gồm IHO S-44, DNV-ST-0126 (công trình điện gió ngoài khơi), và các tiêu chuẩn nội bộ của từng nhà đầu tư lớn như Equinor, Ørsted, TotalEnergies.

Đối với khảo sát nền móng turbine gió ngoài khơi, dữ liệu cần thiết bao gồm: Địa hình đáy độ phân giải cao (thường yêu cầu kích thước ô lưới ≤ 0,5m), dữ liệu phản xạ âm để phân loại vật liệu đáy xung quanh vị trí đặt móng, và đánh giá xói lở cục bộ quanh móng do dòng chảy. Multibeam 3D với khả năng hình ảnh hóa cột nước bổ sung thêm khả năng phát hiện khí thoát từ đáy biển – yếu tố quan trọng trong đánh giá địa chất công trình.

Trong các dự án dầu khí, yêu cầu khảo sát đường ống bao gồm: Xác định chính xác vị trí đường ống, phát hiện đoạn ống lơ lửng không tiếp xúc đáy, phát hiện rò rỉ qua hình ảnh cột nước, và đánh giá điều kiện đáy biển hai bên tuyến ống. Đây là tập hợp yêu cầu mà chỉ một hệ thống multibeam 3D đầy đủ mới có thể đáp ứng trong một lần khảo sát.

Các chủ đầu tư quốc tế thường yêu cầu báo cáo khảo sát theo tiêu chuẩn IHO S-44 Order 1 hoặc Special Order. Đơn vị khảo sát nào không có hệ thống đo sâu đa tia đạt chuẩn sẽ tự loại mình khỏi nhóm nhà thầu đủ điều kiện tham gia các dự án này – đây là áp lực thị trường rõ ràng nhất để đầu tư thiết bị.

Khảo sát đường ống, cáp điện ngầm và bom đạn chưa nổ: Vì sao dữ liệu 2D không đủ để ra quyết định thi công?

Đây là nhóm ứng dụng thể hiện rõ nhất khoảng cách giữa đo sâu đa tia truyền thống và multibeam 3D. Khi đối tượng khảo sát không phải là bề mặt đáy mà là vật thể trong lòng đất hoặc trong cột nước, dữ liệu 2D về bản chất không đủ để ra quyết định kỹ thuật an toàn.

Trong khảo sát đường ống và cáp điện ngầm, câu hỏi kỹ thuật quan trọng nhất không phải là “đường ống nằm ở đâu” mà là “đường ống đang ở trạng thái nào”. Có đoạn nào bị lộ ra khỏi đáy? Có vật thể nào đang đè lên đường ống? Multibeam 3D với hình ảnh cột nước và thể tích đáy 3D cung cấp đủ dữ liệu để trả lời những câu hỏi này. Đo sâu đa tia 2D truyền thống chỉ cho biết vị trí đường ống có trùng với tọa độ thiết kế hay không.

Trong khảo sát bom đạn chưa nổ, thách thức kỹ thuật nằm ở việc phân biệt vật thể nguy hiểm thật sự với các dị thường đáy biển tự nhiên như đá, xác tàu hay phế liệu. Dữ liệu phản xạ âm 3D theo lớp thể tích cho phép phân tích đặc tính phản xạ âm học của vật thể theo nhiều lớp độ sâu, cung cấp cơ sở để phân loại rủi ro với độ tin cậy cao hơn nhiều so với phương pháp 2D. Đây là yếu tố có thể quyết định tiến độ thi công của cả dự án trong các khu vực biển có lịch sử xung đột vũ trang.

Nhìn từ góc độ trách nhiệm pháp lý: Nếu một sự cố xảy ra do vật thể nguy hiểm không được phát hiện trong quá trình khảo sát, đơn vị tư vấn có thể đối mặt với rủi ro pháp lý nghiêm trọng. Lựa chọn công nghệ khảo sát không còn là quyết định kỹ thuật thuần túy – đó cũng là quyết định quản lý rủi ro doanh nghiệp.

Phân tích hiệu quả đầu tư: Chi phí đầu tư multibeam 3D so với rủi ro tài chính từ dữ liệu không đầy đủ

Việc đầu tư cho thiết bị multibeam 3D cần đặt trong bối cảnh cụ thể của từng doanh nghiệp khảo sát, bao gồm: Số lượng và quy mô dự án mỗi năm, loại hình dự án, và áp lực cạnh tranh trên thị trường thầu.

• Về chi phí trực tiếp: Thời gian khảo sát thực địa giảm đáng kể do dải quét rộng hơn nhiều so với đo sâu đơn tia. Thay vì chạy hàng trăm tuyến cách nhau 5m, đo sâu đa tia có thể phủ cùng diện tích với số tuyến ít hơn nhiều lần. Chi phí thuê tàu – thường chiếm 40 – 60% tổng chi phí một chiến dịch khảo sát thủy đạc – giảm tương ứng. Đây là tiết kiệm thực, không phải ước tính.
• Về doanh thu: Thị trường khảo sát ngoài khơi tại Việt Nam đang tăng trưởng mạnh cùng với các dự án điện gió ngoài khơi. Các gói thầu khảo sát trong lĩnh vực này thường yêu cầu tiêu chuẩn đo sâu đa tia và có giá trị hợp đồng cao gấp nhiều lần so với khảo sát cảng biển thông thường. Đơn vị không có hệ thống đo sâu đa tia đạt chuẩn tự loại mình khỏi phần thị trường giá trị nhất.
• Về rủi ro: Chi phí xử lý hậu quả từ một sự cố do dữ liệu khảo sát không đầy đủ – bao gồm tái khảo sát khẩn cấp, bồi thường hợp đồng và tổn thất uy tín – thường vượt xa chi phí đầu tư thiết bị ban đầu. Trong các dự án có cam kết tiến độ chặt chẽ, một báo cáo khảo sát bị từ chối do không đủ tiêu chuẩn có thể kéo theo hàng loạt chi phí phát sinh không lường trước được.

Phân tích thực tế: Nếu hệ thống multibeam 3D giúp trúng thêm 2 – 3 hợp đồng khảo sát ngoài khơi mỗi năm so với khi không có hệ thống này, thời gian hoàn vốn thường nằm trong khoảng 2 – 4 năm tùy quy mô đầu tư.

Độ chính xác, mật độ điểm và tốc độ quét: 3 thông số kỹ thuật cần so sánh khi chọn hệ thống Multibeam 3D

Khi đánh giá và so sánh các hệ thống multibeam 3D, ba thông số kỹ thuật sau có tác động trực tiếp nhất đến chất lượng dữ liệu đầu ra và phạm vi ứng dụng của hệ thống.

1. Độ chính xác độ sâu: Được biểu diễn dưới dạng phần trăm độ sâu hoặc giá trị tuyệt đối. Theo tiêu chuẩn IHO S-44, Order 1a yêu cầu độ chính xác tổng hợp được tính theo công thức kết hợp sai số cố định và sai số tỉ lệ theo độ sâu. Các hệ thống đo sâu đa tia hiện đại thường đạt và vượt yêu cầu này, nhưng cần lưu ý rằng độ chính xác thực tế phụ thuộc mạnh vào chất lượng định vị GNSS và tích hợp hệ thống dẫn hướng quán tính/cảm biến chuyển động – không chỉ phụ thuộc vào bản thân đầu phát âm.
2. Mật độ điểm đo: Đây là yếu tố quyết định khả năng phát hiện vật thể nhỏ. Hệ thống với tần số phát cao hơn và góc quét hẹp hơn sẽ tạo ra mật độ điểm dày hơn trên cùng diện tích. Đối với ứng dụng khảo sát bom đạn chưa nổ hoặc phát hiện vật cản nhỏ trong cảng, mật độ điểm tối thiểu thường được quy định trong yêu cầu kỹ thuật của dự án và cần được kiểm tra trước khi lựa chọn hệ thống.
3. Tốc độ quét và độ rộng dải quét: Hai thông số này ảnh hưởng trực tiếp đến năng suất khảo sát và chi phí tàu thuyền. Tuy nhiên, tăng tốc độ tàu để tiết kiệm thời gian thường dẫn đến giảm mật độ điểm và ảnh hưởng đến chất lượng dữ liệu. Sự cân bằng giữa tốc độ và mật độ điểm cần được xác định rõ trong thiết kế khảo sát trước khi triển khai.

Ngoài ba thông số chính, cần xem xét thêm: Khả năng hoạt động trong điều kiện sóng gió thông qua bù chuyển động, tính tương thích với phần mềm xử lý dữ liệu tiêu chuẩn ngành như QPS Qimera, CARIS HIPS hay EIVA NaviSuite, và mức độ hỗ trợ kỹ thuật tại chỗ từ nhà cung cấp – yếu tố thường bị đánh giá thấp trong giai đoạn mua sắm nhưng có tác động lớn trong vận hành thực tế.

Voxometer – Đo địa hình đáy không còn là giới hạn: Phản xạ âm 3D, hình ảnh cột nước và thể tích đáy

Hệ thống R3Vox của R2Sonic hiện là thiết bị multibeam 3D đầu tiên ứng dụng công nghệ Voxometer ở quy mô thương mại. Để hiểu đây là bước tiến thực sự chứ không phải marketing, cần đi vào từng lớp dữ liệu mà hệ thống cung cấp.

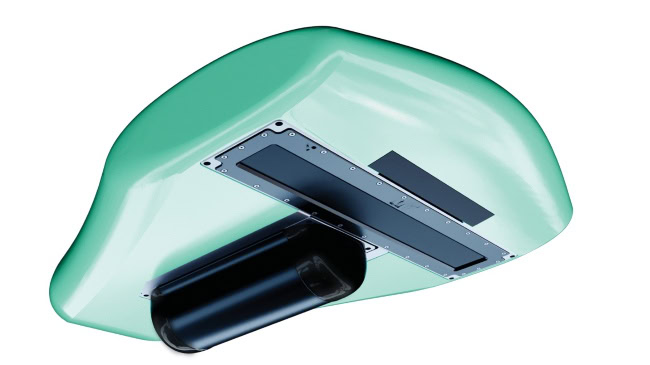

Thiết bị R3Vox (đen) với bộ fairing (xanh – option, để khảo sát tốc độ cao).

Phản xạ âm 3D theo lớp thể tích là lớp dữ liệu quan trọng nhất. Thay vì chỉ ghi lại cường độ phản xạ âm từ bề mặt đáy, hệ thống ghi lại cường độ phản xạ tại từng lớp thể tích trong không gian – bao gồm cả các lớp trầm tích phía dưới bề mặt, các vật thể chìm và toàn bộ cột nước. Dữ liệu này cho phép kỹ sư địa chất phân tích cấu trúc địa chất tầng nông mà không cần thiết bị thăm dò riêng biệt.

Hình ảnh cột nước là lớp dữ liệu thứ hai có giá trị độc lập. Hệ thống ghi lại toàn bộ tín hiệu âm từ mặt nước xuống đáy theo thời gian thực, cho phép phát hiện bong bóng khí tự nhiên, rò rỉ từ đường ống dưới đáy biển, cột phù sa và các vật thể lơ lửng trong cột nước. Đây là khả năng đặc biệt quan trọng trong khảo sát hạ tầng năng lượng ngoài khơi.

Thể tích đáy 3D là kết quả tổng hợp – thay vì một bề mặt đáy, dữ liệu đầu ra là một khối thể tích 3D mô tả hoàn chỉnh lớp vật liệu đáy và cấu trúc ngay bên dưới. Ứng dụng thực tế bao gồm: Phân tích xói lở cục bộ quanh móng turbine gió, phát hiện bom đạn chưa nổ bị chôn vùi một phần, và lập bản đồ khu vực có cáp hoặc đường ống ngầm.

Sử dụng Multibeam 3D, tất cả dữ liệu phản xạ âm 3D, hình ảnh cột nước và thể tích đáy 3D được thu đồng thời trong một lần chạy tàu, không cần thiết bị bổ sung. Điều này ảnh hưởng trực tiếp đến tổng chi phí dự án và tiến độ khảo sát.

Xem chi tiết hơn về: Công nghệ Multibeam 3D R3Vox

Tích hợp định vị vệ tinh (GNSS), hệ thống dẫn hướng quán tính (INS/MRU) và hiệu chuẩn hệ thống: Yếu tố quyết định chất lượng dữ liệu đầu ra

Một nhầm lẫn phổ biến trong việc đánh giá hệ thống đo sâu đa tia là tập trung quá nhiều vào thông số của đầu phát âm trong khi bỏ qua các thành phần hỗ trợ, đặc biệt là hệ thống định vị và cảm biến chuyển động. Trên thực tế, phần lớn các vấn đề về chất lượng dữ liệu đo sâu đa tia trong thực địa bắt nguồn từ lỗi trong hệ thống định vị, cảm biến chuyển động hoặc quá trình hiệu chuẩn – không phải từ bản thân đầu phát âm.

Định vị vệ tinh (GNSS) là thành phần nền tảng. Hệ thống đo sâu đa tia yêu cầu định vị liên tục với độ chính xác cm–dm trong điều kiện biển mở. Điều này đòi hỏi không chỉ ăng-ten và bộ thu tín hiệu vệ tinh chất lượng cao mà còn cần giải pháp xử lý tín hiệu RTK hoặc định vị điểm chính xác (PPP) phù hợp với vùng nước khảo sát và điều kiện che khuất tín hiệu.

Hệ thống dẫn hướng quán tính và cảm biến chuyển động là thành phần quan trọng thứ hai. Tàu khảo sát liên tục bị ảnh hưởng bởi sóng – lắc dọc, lắc ngang, nhồi – và điều này tạo ra sai số hệ thống nếu không được bù chính xác. Cảm biến chuyển động chất lượng cao đo và bù chuyển động với tần số 100–200 Hz, đảm bảo rằng mỗi điểm đo được gán tọa độ chính xác bất kể trạng thái chuyển động của tàu tại thời điểm đó.

Hiệu chuẩn hệ thống là bước không thể bỏ qua trước mỗi chiến dịch khảo sát. Quá trình này xác định các lệch góc giữa đầu phát âm, cảm biến chuyển động và ăng-ten định vị vệ tinh, bao gồm lệch góc lắc ngang, lệch góc lắc dọc, lệch góc hướng và độ trễ thời gian. Sai số trong hiệu chuẩn sẽ nhân lên theo độ sâu và tạo ra các nhiễu hệ thống trong dữ liệu – loại lỗi đặc biệt khó phát hiện và sửa chữa sau khi đã thu thập xong dữ liệu thực địa.

Từ góc độ kỹ thuật, đầu tư vào đầu phát âm multibeam 3D tốt sẽ không mang lại dữ liệu chất lượng tốt nhất nếu không được tích hợp đúng với hệ thống định vị vệ tinh và cảm biến chuyển động phù hợp, và không được hiệu chuẩn đúng quy trình trước mỗi đợt khảo sát. Đây là lý do tại sao năng lực tích hợp hệ thống của đơn vị triển khai có tầm quan trọng ngang với chất lượng thiết bị.

Danh mục kiểm tra kỹ thuật: Dự án của bạn có thực sự sẵn sàng để triển khai multibeam 3D?

Trước khi ra quyết định đầu tư hoặc chỉ định multibeam 3D trong gói thầu khảo sát, có một số câu hỏi kỹ thuật và thương mại cần được trả lời rõ ràng. Đây không phải thủ tục hành chính – đây là những câu hỏi mà các chủ đầu tư dự án lớn sử dụng để đánh giá mức độ sẵn sàng trước khi phê duyệt ngân sách khảo sát.

• Về yêu cầu dữ liệu: Tiêu chuẩn IHO nào được yêu cầu – Order 1a, Order 1b hay Special Order? Kích thước vật thể nhỏ nhất cần phát hiện? Có yêu cầu dữ liệu cột nước hay phản xạ âm phân loại vật liệu không? Những câu hỏi này xác định ngay hệ thống nào đủ điều kiện kỹ thuật và hệ thống nào không.
• Về điều kiện thực địa: Độ sâu nước từ bao nhiêu đến bao nhiêu? Điều kiện sóng gió trung bình trong mùa khảo sát? Có vùng nước nông dưới 3m cần phủ không? Điều kiện thực địa ảnh hưởng trực tiếp đến lựa chọn tần số đầu phát âm và yêu cầu về cảm biến chuyển động.
• Về năng lực xử lý dữ liệu: Đơn vị khảo sát có phần mềm và nhân lực để xử lý dữ liệu đo sâu đa tia đạt tiêu chuẩn không? Dữ liệu thô chứa từ 1–25% nhiễu cần lọc và xử lý chuyên sâu trước khi tạo ra sản phẩm cuối cùng. Đây là năng lực thường bị đánh giá thấp nhưng có thể là nút thắt thực sự trong toàn bộ quy trình.
• Về mức độ ưu tiên của dự án: Có bao nhiêu dự án trong danh mục 12–24 tháng tới thực sự yêu cầu tiêu chuẩn đo sâu đa tia? Câu trả lời sẽ quyết định hình thức đầu tư phù hợp – mua thiết bị, thuê dài hạn, hoặc hợp tác với đơn vị đã có hệ thống để tích lũy kinh nghiệm trước khi đầu tư độc lập.

Đầu tư multibeam 3D là quyết định đúng khi ba điều kiện hội tụ: Dự án có yêu cầu kỹ thuật thực sự vượt khả năng của đo sâu đơn tia, thị trường mục tiêu đang tăng trưởng và đòi hỏi tiêu chuẩn đo sâu đa tia, và đơn vị triển khai có đủ năng lực tích hợp hệ thống cùng xử lý dữ liệu đầu ra. Thiếu bất kỳ điều kiện nào trong ba điều kiện trên, đầu tư sẽ không tạo ra giá trị tương xứng.

Công nghệ Voxometer của R2Sonic – được phân phối tại Việt Nam bởi Đất Hợp – đại diện cho thế hệ tiếp theo của hệ thống đo sâu đa tia với khả năng thu thập dữ liệu 3D toàn diện từ bề mặt đáy đến cột nước. Đây không chỉ là thiết bị, mà là nền tảng dữ liệu cho các quyết định kỹ thuật quan trọng nhất trong các dự án năng lượng ngoài khơi, cảng biển và hạ tầng dưới nước.
