Khác với địa hình trên cạn có thể quan sát trực tiếp bằng mắt thường, phần lớn địa hình dưới nước chỉ có thể được xác định thông qua các công nghệ đo đạc chuyên dụng. Khảo sát thủy đạc giúp tái hiện chính xác địa hình đáy sông, hồ và biển, làm nền tảng cho nhiều hoạt động quy hoạch, xây dựng và quản lý vùng nước.
Khảo sát thủy đạc là gì? Khác gì với khảo sát địa hình trên cạn?
Khảo sát thủy đạc là lĩnh vực đo đạc chuyên trách việc thu thập, xử lý và xây dựng dữ liệu không gian dưới nước. Bằng các công nghệ và thiết bị chuyên dụng, khảo sát thủy đạc mô tả đặc điểm của sông, hồ, biển và các vùng nước khác, tạo tiền đề cho việc lập bản đồ, quy hoạch, xây dựng, quản lý và khai thác hiệu quả tài nguyên nước.
Xét về mục tiêu, khảo sát thủy đạc và khảo sát địa hình trên cạn đều hướng tới việc thu thập dữ liệu phục vụ lập bản đồ, thiết kế và quản lý. Tuy nhiên, do đặc thù môi trường đo hoàn toàn khác nhau, công nghệ, thiết bị và quy trình thực hiện giữa hai lĩnh vực cũng có nhiều điểm khác biệt đáng kể.
| STT | Tiêu chí | Khảo sát địa hình trên cạn | Khảo sát thủy đạc |
| 1 | Môi trường đo | Địa hình trên mặt đất | Sông, hồ, biển và các vùng nước |
| 2 | Công nghệ đo | Sóng điện từ, tia laser, GNSS | Sóng âm, GNSS và các cảm biến chuyên dụng |
| 3 | Cách thu thập dữ liệu | Đo trực tiếp trên địa hình | Đo gián tiếp thông qua thiết bị khảo sát |
| 4 | Nền đặt thiết bị | Trên mặt đất hoặc trên không | Tàu, xuồng hoặc USV luôn chịu tác động của sóng |
| 5 | Xử lý dữ liệu | Hiệu chỉnh tọa độ và địa hình | Hiệu chỉnh thêm thủy triều, chuyển động phương tiện và các yếu tố môi trường |
| 6 | Sản phẩm | Bản đồ địa hình trên cạn | Bản đồ và dữ liệu không gian dưới nước |

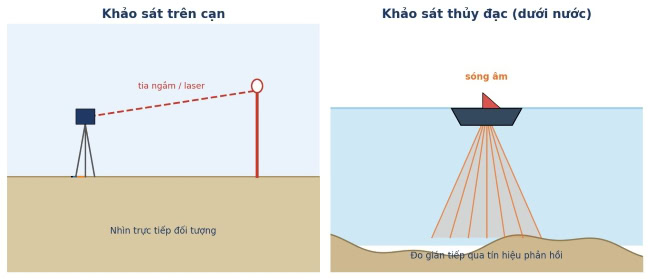

Khảo sát trên cạn quan sát trực tiếp bằng tia ngắm, trong khi khảo sát thủy đạc đo gián tiếp qua sóng âm.
Chính những khác biệt căn bản này khiến khảo sát thủy đạc đòi hỏi công nghệ, thiết bị và quy trình xử lý dữ liệu riêng biệt để đảm bảo độ chính xác của kết quả đo cuối cùng.
Vì sao cần khảo sát thủy đạc trước khi khai thác và xây dựng trên mặt nước?
Dưới mặt nước luôn tồn tại những biến động khó lường như bãi bồi mới hình thành, hố xói sâu, đá ngầm hay các chướng ngại vật bị che khuất hoàn toàn khỏi tầm nhìn. Nếu thiếu dữ liệu khảo sát thủy đạc, việc thiết kế và thi công gần như phải thực hiện trên một “mặt bằng vô hình”.
Trong lĩnh vực hàng hải, chỉ một sai lệch nhỏ về độ sâu cũng đủ khiến tàu lớn mắc cạn khi ra vào luồng, gây gián đoạn khai thác và thiệt hại không nhỏ. Trong xây dựng công trình thủy, dữ liệu đáy chính là cơ sở để xác định vị trí móng, cao độ thi công, tuyến đặt cáp ngầm hay đường ống dưới nước. Bất kỳ sai số nào trong dữ liệu đầu vào cũng sẽ kéo theo sai lệch trong thiết kế, thi công — trong khi việc kiểm tra, khắc phục dưới môi trường nước luôn phức tạp và tốn kém hơn nhiều so với trên cạn.
Ngoài vai trò phục vụ thiết kế, khảo sát thủy đạc còn là công cụ quan trọng để đo đếm và quản lý khối lượng công việc. Trước khi nạo vét, dữ liệu khảo sát giúp xác định khối lượng vật liệu cần xử lý; sau khi nạo vét, kết quả đo lại trở thành cơ sở để nghiệm thu và thanh toán. Đồng thời, việc khảo sát định kỳ còn giúp theo dõi quá trình bồi lắng và xói lở theo thời gian, hỗ trợ chủ đầu tư chủ động bảo trì và hạn chế rủi ro sự cố.
Ứng dụng của khảo sát thủy đạc trong thực tế
Khảo sát thủy đạc không chỉ phục vụ riêng ngành hàng hải mà còn hiện diện trong rất nhiều lĩnh vực liên quan đến sông, hồ và biển. Dưới đây là những nhóm ứng dụng phổ biến nhất hiện nay:
– Hàng hải, cảng biển và luồng tàu
Đây là một trong những lĩnh vực ứng dụng lâu đời và quan trọng nhất của khảo sát thủy đạc. Dữ liệu về độ sâu và hình dạng đáy luồng giúp xác định tàu có thể ra vào an toàn hay không, mớn nước cho phép là bao nhiêu và khi nào cần tiến hành nạo vét. Các loại hải đồ phục vụ dẫn tàu cũng được xây dựng trực tiếp từ dữ liệu khảo sát này, và cần được cập nhật thường xuyên vì đáy luồng luôn biến đổi theo dòng chảy và quá trình bồi lắng.
– Xây dựng công trình dưới nước
Các công trình như cầu vượt sông, cảng biển, đê chắn sóng, móng tuabin điện gió ngoài khơi, đường ống hay cáp ngầm đều cần dữ liệu khảo sát thủy đạc ngay từ giai đoạn đầu tiên. Bộ dữ liệu này giúp kỹ sư đánh giá địa hình đáy, xác định khu vực nền yếu hoặc ổn định, từ đó lựa chọn phương án thiết kế phù hợp. Với các dự án ngoài khơi, khảo sát thủy đạc thường được kết hợp thêm khảo sát địa chất để có cái nhìn toàn diện hơn về điều kiện nền móng.
– Nạo vét và duy tu luồng lạch
Trong hoạt động nạo vét, khảo sát thường được thực hiện ở cả hai giai đoạn: trước thi công để xác định khối lượng và lập phương án, sau thi công để kiểm tra, nghiệm thu kết quả. Việc so sánh hai bộ dữ liệu địa hình đáy giúp xác định chính xác khối lượng đã thực hiện, đồng thời đảm bảo cao độ thiết kế được đáp ứng đầy đủ. Đây cũng là nhóm ứng dụng mà độ chính xác của dữ liệu ảnh hưởng trực tiếp đến chi phí dự án.
Xem ngay: Chọn thiết bị thủy đạc cho dự án nạo vét, xây dựng cảng và luồng
– Quản lý môi trường và tài nguyên nước
Các đợt khảo sát lặp lại theo thời gian giúp theo dõi sự biến đổi của lòng sông, hồ và khu vực ven biển, từ đó nhận biết được xu hướng xói lở hay bồi lắng. Những dữ liệu này phục vụ trực tiếp công tác phòng chống sạt lở, quản lý dung tích hồ chứa thủy lợi – thủy điện và đánh giá tác động môi trường của các dự án ven nước. Khi kết hợp thêm các thông số chất lượng nước, khảo sát thủy đạc còn trở thành công cụ hữu ích trong giám sát, quản lý tài nguyên nước một cách tổng thể.
Các loại dữ liệu quan trọng trong khảo sát thủy đạc
Một cuộc khảo sát thủy đạc không đơn thuần chỉ thu thập độ sâu, mà là quá trình ghi nhận và kết hợp nhiều loại dữ liệu khác nhau nhằm đảm bảo bản đồ và mô hình cuối cùng có độ tin cậy cao. Các nhóm dữ liệu chính bao gồm:

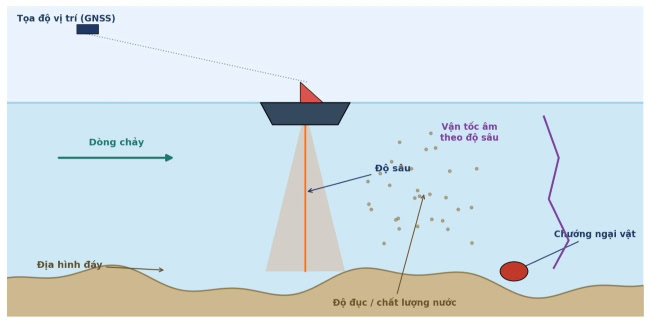

Các nhóm dữ liệu thu thập điển hình trong một cuộc khảo sát thủy đạc.
| STT | Nhóm dữ liệu | Ý nghĩa |
| 1 | Độ sâu | Dữ liệu nền tảng để xây dựng bản đồ đáy, phục vụ thiết kế luồng, tính toán nạo vét và đảm bảo an toàn hàng hải |
| 2 | Địa hình đáy | Mô tả hình thái bề mặt đáy (gồ ghề, bằng phẳng, hố xói…), phục vụ mô hình 3D và thiết kế công trình |
| 3 | Dòng chảy (tốc độ & hướng) | Ảnh hưởng đến vận hành tàu, thi công và xu hướng bồi lắng – xói lở |
| 4 | Vận tốc truyền âm trong nước | Tham số hiệu chỉnh quan trọng giúp đảm bảo độ chính xác khi đo bằng sóng âm |
| 5 | Tọa độ vị trí | Gắn dữ liệu đo với hệ tọa độ thực tế nhờ GNSS độ chính xác cao |
| 6 | Chất lượng nước | Các yếu tố như độ đục, nhiệt độ… hỗ trợ đánh giá môi trường và ứng dụng thủy sản |
| 7 | Chướng ngại vật dưới nước | Đá ngầm, xác tàu, vật thể chìm… đảm bảo an toàn hàng hải và thi công ngầm |
Khi được kết hợp đồng bộ, các nhóm dữ liệu này tạo nên bức tranh đầy đủ và chính xác về môi trường dưới nước — là cơ sở cho toàn bộ hoạt động thiết kế, xây dựng và quản lý liên quan sau này.
Những công nghệ khảo sát thủy đạc phổ biến hiện nay
Phần lớn công nghệ khảo sát thủy đạc hiện nay đều vận hành theo nguyên lý chung: phát sóng (thường là sóng âm) xuống nước, thu tín hiệu phản hồi rồi tính toán khoảng cách dựa trên thời gian truyền sóng. Điểm khác biệt giữa các công nghệ nằm ở cách phát – thu tín hiệu, mức độ bao phủ đáy và độ chi tiết của dữ liệu thu được.
– Đo sâu hồi âm đơn tia (Single Beam Echo Sounder)
Đây là công nghệ cơ bản nhất, sử dụng một chùm sóng âm duy nhất phát thẳng xuống đáy để đo độ sâu tại từng điểm riêng lẻ. Dữ liệu được thu thập theo tuyến đo, phù hợp cho các khảo sát kiểm tra nhanh, luồng nhỏ hoặc khu vực không đòi hỏi độ chi tiết cao. Ưu điểm nổi bật là chi phí thấp, dễ vận hành, nhưng hạn chế là không phủ kín toàn bộ bề mặt đáy.
– Đo sâu hồi âm đa tia (Multibeam Echo Sounder)
Multibeam phát ra hàng trăm tia sóng âm theo dạng hình quạt, cho phép thu dữ liệu trên cả một dải rộng dưới đáy cùng một lúc. Nhờ vậy, công nghệ này tạo ra mô hình địa hình đáy chi tiết, liên tục và gần như phủ kín toàn bộ khu vực khảo sát. Đây là giải pháp phổ biến cho cảng biển, luồng tàu chính và các dự án ngoài khơi, dù đòi hỏi chi phí đầu tư và xử lý dữ liệu cao hơn.

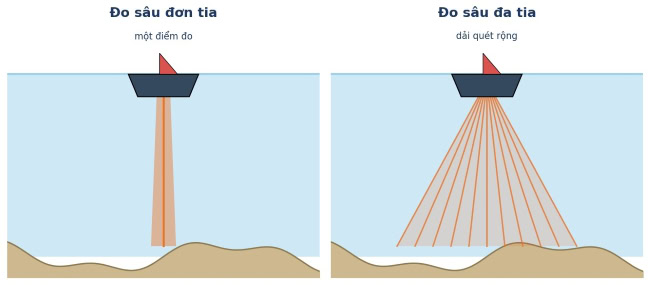

Đo sâu đơn tia chỉ ghi nhận một điểm dưới đầu dò, trong khi đa tia quét cả một dải rộng dưới đáy.
Xem thêm: Khi nào dự án của bạn nên sử dụng “đo sâu đơn tia” để tối ưu chi phí khảo sát thủy đạc?
– Quét sườn đáy bằng sóng âm (Side Scan Sonar)
Khác với hai công nghệ trên, Side Scan Sonar không tập trung đo độ sâu mà tạo ra hình ảnh phản xạ của bề mặt đáy bằng cách phát sóng sang hai bên. Công nghệ này đặc biệt hiệu quả trong việc phát hiện các vật thể như đá ngầm, xác tàu, đường ống hoặc chướng ngại vật chìm dưới nước, và thường được sử dụng trong khảo sát hiện trạng, tìm kiếm cũng như kiểm tra an toàn khu vực thi công.

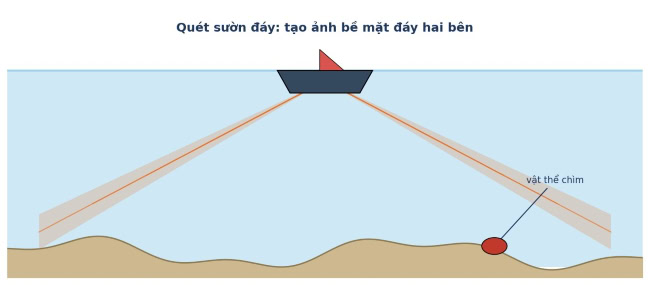

Thiết bị quét sườn phát sóng âm sang hai bên, tạo ảnh bề mặt đáy và phát hiện vật thể chìm.
– Định vị vệ tinh độ chính xác cao (GNSS RTK)
Để dữ liệu khảo sát có giá trị sử dụng, mỗi điểm đo cần được gắn với một vị trí chính xác trên bản đồ. Hệ thống GNSS kết hợp RTK cho phép xác định vị trí của tàu khảo sát với độ chính xác đến từng centimet ngay cả khi đang di chuyển. Đây là thành phần bắt buộc trong hầu hết mọi hệ thống khảo sát thủy đạc hiện đại.
– Đo vận tốc truyền âm trong nước (Sound Velocity Profiler)
Vì tốc độ truyền âm trong nước thay đổi theo nhiệt độ, độ mặn và độ sâu, cần có thiết bị đo chuyên dụng để xác định chính xác thông số này. Dữ liệu vận tốc âm được dùng để hiệu chỉnh kết quả đo sâu, đặc biệt quan trọng trong khảo sát đa tia, nhằm đảm bảo độ chính xác của mô hình địa hình đáy cuối cùng.
– Tàu khảo sát tự hành (USV)
USV là phương tiện không người lái được tích hợp sẵn các cảm biến đo sâu, hệ thống định vị và bộ điều khiển tự động. Thiết bị này có thể thực hiện khảo sát theo tuyến lập sẵn mà không cần người trực tiếp trên tàu, giúp giảm thiểu rủi ro và mở rộng khả năng khảo sát tại những khu vực nông, hẹp hoặc tiềm ẩn nguy hiểm.
– Phần mềm xử lý và lập bản đồ
Dữ liệu thu thập ngoài thực địa luôn cần trải qua bước xử lý trước khi được sử dụng. Phần mềm chuyên dụng sẽ kết hợp dữ liệu độ sâu, tọa độ và thủy triều, đồng thời loại bỏ nhiễu để tạo ra bản đồ 2D, mô hình 3D và các báo cáo kỹ thuật. Đây là bước quan trọng, quyết định trực tiếp đến độ chính xác và giá trị sử dụng của toàn bộ kết quả khảo sát.

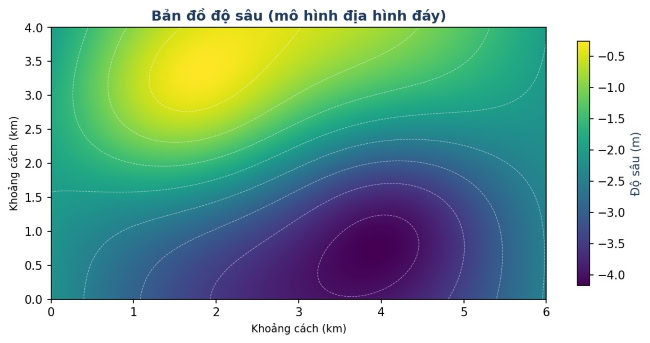

Bản đồ độ sâu là sản phẩm cuối cùng của khâu xử lý, mô tả địa hình đáy theo thang màu.
Mỗi công nghệ như Single Beam, Multibeam hay Side Scan Sonar đều có ưu điểm riêng về độ chi tiết, phạm vi và mục đích sử dụng. Khi kết hợp cùng thiết bị đo vận tốc âm, USV và phần mềm xử lý, chúng tạo thành một hệ thống hoàn chỉnh để xây dựng bản đồ đáy nước chính xác.
Quy trình khảo sát và lập bản đồ dưới nước diễn ra như thế nào?
Bất kể quy mô dự án lớn hay nhỏ, một cuộc khảo sát thủy đạc thường được triển khai theo quy trình cơ bản gồm các bước liên hoàn, từ khâu chuẩn bị cho đến khi bàn giao kết quả:

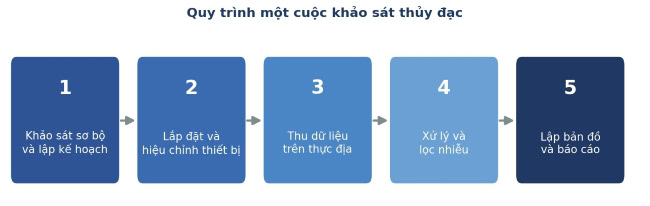

Năm bước cơ bản của một cuộc khảo sát thủy đạc, từ lập kế hoạch đến bàn giao sản phẩm.
- Khảo sát sơ bộ và lập kế hoạch: Xác định phạm vi khu vực, mục tiêu khảo sát và yêu cầu về dữ liệu. Từ đó, lựa chọn công nghệ phù hợp và thiết kế các tuyến đo sao cho phủ kín toàn bộ khu vực cần khảo sát.
- Lắp đặt và hiệu chuẩn thiết bị: Thiết bị đo sâu, hệ thống định vị cùng các cảm biến được lắp đặt và đồng bộ trên tàu khảo sát. Đồng thời, tiến hành đo vận tốc âm và hiệu chỉnh toàn hệ thống để đảm bảo thiết bị hoạt động chính xác.
- Thu thập dữ liệu ngoài thực địa: Tàu khảo sát di chuyển theo các tuyến đã thiết kế, đồng thời ghi nhận liên tục độ sâu, vị trí và các thông số liên quan trong suốt quá trình đo.
- Xử lý và lọc dữ liệu: Dữ liệu thô được đưa vào phần mềm chuyên dụng để hiệu chỉnh theo thủy triều, vận tốc truyền âm, đồng thời loại bỏ các điểm nhiễu do sóng, bọt khí hoặc sai số thiết bị gây ra.
- Lập bản đồ và xuất báo cáo: Dữ liệu sau xử lý được dùng để xây dựng bản đồ địa hình đáy, mô hình 3D và các báo cáo kỹ thuật phục vụ bàn giao cho chủ đầu tư hoặc cơ quan quản lý.
Trên thực tế, các bước này không hoàn toàn tách biệt mà có thể được lặp lại hoặc điều chỉnh trong quá trình triển khai. Khi phát hiện khu vực dữ liệu chưa đủ hoặc có sai lệch, đội khảo sát thường tiến hành đo bổ sung ngay trong cùng dự án để đảm bảo tính hoàn chỉnh của toàn bộ dữ liệu.
Các yếu tố ảnh hưởng đến độ chính xác của khảo sát thủy đạc
Kết quả khảo sát thủy đạc không chỉ phụ thuộc vào thiết bị mà còn chịu tác động đồng thời từ môi trường nước, điều kiện vận hành và quy trình xử lý dữ liệu. Vì vậy, hai lần khảo sát tại cùng một khu vực hoàn toàn có thể cho ra kết quả khác nhau nếu các yếu tố dưới đây không được kiểm soát chặt chẽ:
- Vận tốc truyền âm trong nước: Sai lệch trong giá trị vận tốc truyền âm sẽ ảnh hưởng trực tiếp đến toàn bộ phép quy đổi từ thời gian tín hiệu sang độ sâu. Vì vậy, việc đo và hiệu chỉnh vận tốc âm là bước bắt buộc để đảm bảo độ chính xác của kết quả.
- Thủy triều và mực nước: Mực nước biến động liên tục theo thời gian, nên độ sâu đo được cần phải quy về cùng một mốc chuẩn. Nếu không hiệu chỉnh thủy triều, dữ liệu giữa các thời điểm khác nhau sẽ không thể so sánh một cách chính xác.
- Chuyển động của tàu khảo sát: Sóng và điều kiện mặt nước khiến tàu luôn dao động theo nhiều hướng như lắc ngang, lắc dọc và nâng hạ. Hệ thống cảm biến chuyển động sẽ ghi nhận và hiệu chỉnh các dao động này nhằm giữ độ chính xác cho dữ liệu.
- Sai số định vị: Mỗi điểm đo chỉ có giá trị khi được gắn với tọa độ chính xác. Nếu hệ thống GNSS hoạt động không ổn định hoặc bị nhiễu, toàn bộ dữ liệu bản đồ sẽ bị ảnh hưởng theo.
- Quy trình và kinh nghiệm vận hành: Quy trình làm việc cùng kinh nghiệm của đội khảo sát đóng vai trò quan trọng trong việc kiểm soát chất lượng, hiệu chỉnh dữ liệu và đảm bảo độ tin cậy của kết quả cuối cùng.
Để đảm bảo tính thống nhất và khả năng so sánh giữa các dự án, khảo sát thủy đạc thường tuân theo các tiêu chuẩn quốc tế, phổ biến nhất là tiêu chuẩn của Tổ chức Thủy đạc Quốc tế (IHO). Các tiêu chuẩn này quy định rõ mức sai số cho phép theo từng cấp độ khảo sát, giúp xác định mức độ chính xác cần đạt tùy theo mục đích sử dụng dữ liệu.
Xu hướng tự động hóa và chuyển đổi số trong khảo sát thủy đạc
Những năm gần đây, khảo sát thủy đạc đang có những chuyển biến mạnh mẽ theo hai hướng chính: tự động hóa quá trình thu thập dữ liệu và số hóa toàn bộ chuỗi xử lý – quản lý dữ liệu. Điều này giúp công việc khảo sát trở nên nhanh hơn, an toàn hơn và chính xác hơn so với trước đây.
- Tàu khảo sát tự hành ngày càng phổ biến: Các phương tiện khảo sát không người lái (USV) đang được ứng dụng ngày một nhiều, đặc biệt tại các khu vực nông, hẹp hoặc tiềm ẩn rủi ro cao. Nhờ khả năng hoạt động tự động theo tuyến lập trình sẵn, USV giúp giảm sự phụ thuộc vào con người và mở rộng khả năng tiếp cận những khu vực mà tàu khảo sát truyền thống khó triển khai.
- Tự động hóa trong xử lý dữ liệu: Ở khâu hậu xử lý, các thuật toán và phần mềm chuyên dụng ngày càng hỗ trợ tốt hơn cho việc lọc nhiễu, hiệu chỉnh và dựng mô hình địa hình. Nhờ đó, thời gian chuyển đổi từ dữ liệu thô thành bản đồ hoàn chỉnh được rút ngắn đáng kể, đồng thời giảm bớt các thao tác thủ công.
- Dữ liệu số và hệ thống kết nối tập trung: Dữ liệu khảo sát không còn chỉ lưu trữ cục bộ mà đang dần chuyển sang các nền tảng số tập trung, có khả năng tích hợp với hệ thống GIS và chia sẻ giữa nhiều bên liên quan. Điều này giúp các đơn vị cùng làm việc trên một nguồn dữ liệu thống nhất, hạn chế sai lệch do sử dụng nhiều phiên bản khác nhau.
- Xu hướng dữ liệu “gần thời gian thực”: Với sự kết hợp giữa thiết bị hiện đại và hệ thống xử lý nhanh, dữ liệu đáy nước ngày càng được cập nhật sát với hiện trạng thực tế hơn. Điều này giúp chủ đầu tư và đơn vị thi công đưa ra quyết định dựa trên thông tin mới nhất, thay vì các số liệu đã trở nên lạc hậu theo thời gian.
Nhìn chung, việc hiểu rõ khảo sát thủy đạc đo những gì, sử dụng công nghệ nào và chịu ảnh hưởng bởi những yếu tố nào sẽ giúp bạn đánh giá đúng chất lượng dữ liệu đầu vào. Khi triển khai một dự án cụ thể, bước tiếp theo là lựa chọn công nghệ và đơn vị khảo sát phù hợp với mục tiêu, ngân sách và yêu cầu độ chính xác của công trình.
