07 lỗi thường gặp khi bố trí đo với máy toàn đạc và cách khắc phục

Trong công tác trắc địa công trình, bố trí đo với máy toàn đạc là bước quan trọng quyết định độ chính xác của toàn bộ quá trình thi công. Tuy nhiên, ngay cả với thiết bị hiện đại, nhiều sai sót vẫn có thể phát sinh. Những lỗi tưởng chừng nhỏ này có thể dẫn đến sai lệch tim trục, cao độ và vị trí cấu kiện, ảnh hưởng trực tiếp đến chất lượng công trình. Bài viết dưới đây sẽ tổng hợp 07 lỗi thường gặp nhất khi bố trí đo với máy toàn đạc và hướng dẫn cách khắc phục hiệu quả trong thực tế.

Lỗi 1: Bố trí đo với máy toàn đạc nhưng không cân bằng hoặc cân bằng chưa kỹ

Khi thực hiện bố trí đo với máy toàn đạc, việc đặt máy không cân bằng hoặc cân bằng máy chưa kỹ sẽ làm cho điểm bố trí bị lệch vị trí so với thiết kế. Từ đó, các điểm bố trí ở xa cũng bị tăng dần sai số, khi xoay máy 180° thì điểm ngắm không trùng lại.

Nguyên nhân xảy ra lỗi này là do:

• Chân máy cắm không chắc, nền đất yếu.
• Chỉ cân bọt tròn mà bỏ qua bọt thủy dài.
• Sau khi cân xong nhưng không kiểm tra lại trước khi đo.

Để khắc phục, bạn cần:

• Luôn dẫm chặt chân máy, ưu tiên nền cứng.
• Cân bọt tròn trước, sau đó chỉnh chính xác bọt thủy dài.
• Sau mỗi lần xoay máy hoặc dịch chuyển nhẹ, nên kiểm tra lại cân bằng.

Khi thực hiện bố trí đo với máy toàn đạc cần cân bằng kỹ.

>>> Xem thêm: Đo đạc đất ODT hiệu quả với máy toàn đạc điện tử Trimble C3

Lỗi 2: Định tâm máy không chính xác tại điểm trạm

Bố trí đo với máy toàn đạc nhưng định tâm máy không chính xác sẽ làm toàn bộ hệ điểm bố trí bị lệch cùng một hướng và dẫn đến sai số không đều giữa các điểm.

Nguyên nhân xảy ra lỗi là do:

• Không cân đúng tâm quang hoặc tâm laser.
• Nền đặt máy lún sau khi đã định tâm xong.
• Chủ quan khi bố trí các điểm yêu cầu độ chính xác cao.

Cách khắc phục:

• Luôn kiểm tra tâm máy trước và sau khi cân bằng.
• Với công trình yêu cầu chính xác cao, nên định tâm bằng quang học thay vì laser.
• Không dựng máy trên nền đất mới đắp hoặc nền yếu.

Lỗi 3: Nhập sai tọa độ trạm máy hoặc điểm định hướng

Khi nhập sai tọa độ trạm máy toàn đạc hoặc điểm định hướng sẽ dẫn đến 2 hậu quả:

• Điểm bố trí đúng hình học nhưng sai vị trí thực tế.
• Tất cả điểm đều sai theo một góc hoặc khoảng cách nhất định.

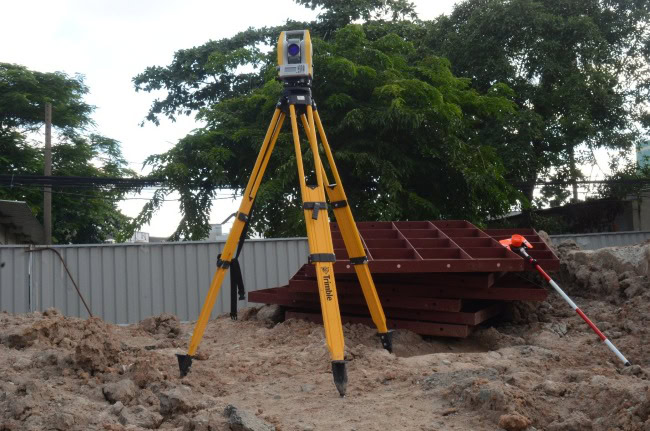

Máy toàn đạc Trimble C5 ngoài thực tế.

Nguyên nhân:

• Nhập nhầm tọa độ X – Y.
• Nhầm hệ tọa độ hoặc cao độ.
• Sao chép dữ liệu cũ chưa kiểm tra lại.

Cách khắc phục:

• Luôn đối chiếu tọa độ với bản vẽ hoặc bảng tọa độ gốc.
• Kiểm tra lại điểm khống chế bằng đo kiểm trước khi bố trí.
• Không sử dụng dữ liệu cũ cho công trình mới nếu chưa xác nhận.

Lỗi 4: Định hướng máy sai hoặc không kiểm tra lại hướng

Trong quá trình bố trí đo với máy toàn đạc nhưng người thực hiện định hướng máy sai hoặc sau khi định hướng xong không kiểm tra lại, hậu quả xảy ra là bố trí các điểm đầu thì đúng nhưng dần về sau các điểm càng lệch dần. Đồng thời sẽ xảy ra sai số theo chiều dài tuyến.

Nguyên nhân:

• Chỉ định hướng một lần rồi đo liên tục.
• Điểm định hướng đặt không chắc, bị xê dịch.
• Ngắm không chính xác tâm gương.

Cách khắc phục:

• Luôn kiểm tra lại hướng sau một số điểm bố trí.
• Dùng ít nhất 2 điểm định hướng nếu có thể.
• Với tuyến dài, nên định hướng lại theo từng đoạn.

Lỗi 5: Không nhập hoặc nhập sai chiều cao máy – chiều cao gương

Một lỗi khác mà nhiều kỹ sư hay mắc phải khi thực hiện bố trí đo với máy toàn đạc là không nhập hoặc nhập sai chiều cao máy, chiều cao gương. Điều này sẽ làm cho điểm bố trí tuy đúng về mặt bằng nhưng lại sai về cao độ. Khi kiểm tra lại bằng máy thủy bình thì thấy sai lệch rất rõ.

Nguyên nhân:

• Quên nhập chiều cao máy (HI) hoặc chiều cao gương (HR).
• Nhập sai đơn vị (m – cm).
• Thay đổi chiều cao gương nhưng không cập nhật lại trong máy.

Cách khắc phục:

• Đo và ghi lại chiều cao máy, chiều cao gương trước khi đo.
• Mỗi lần thay đổi gương phải kiểm tra lại thông số trong máy.
• Thường xuyên đối soát cao độ bằng phương pháp khác.

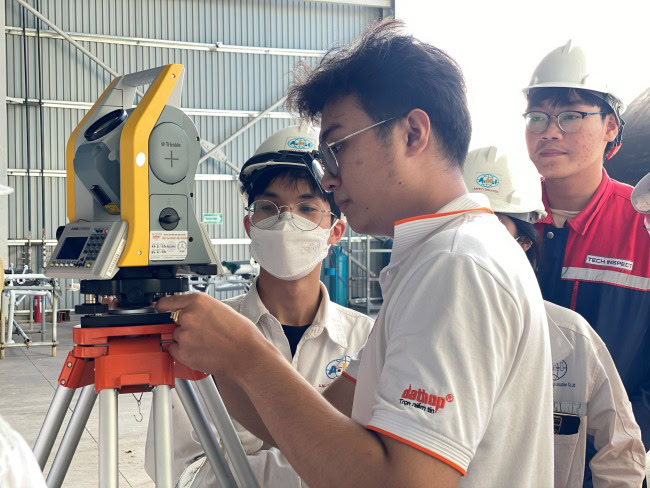

Kỹ thuật EKTECH hướng dẫn khách hàng sử dụng máy toàn đạc Trimble C3.

Lỗi 6: Đo trong điều kiện môi trường không phù hợp

Môi trường đo không phù hợp ví dụ như không đủ ánh sáng hoặc nắng quá gắt… sẽ làm cho kết quả đo không ổn định, các điểm bố trí sẽ có sai số ngẫu nhiên.

Nguyên nhân:

• Nắng gắt, không khí dao động mạnh.
• Gió lớn làm rung gương.
• Đo quá xa so với khả năng chính xác của máy.

Cách khắc phục:

• Hạn chế bố trí đo vào thời điểm nắng gắt buổi trưa.
• Dùng chân gương chắc chắn, hạn chế rung lắc.
• Chia nhỏ khoảng đo, bố trí trạm trung gian khi cần.

Lỗi 7: Không kiểm tra chéo sau khi bố trí xong

Sau khi bố trí đo với máy toàn đạc xong một lượt nhưng không kiểm tra chéo lại, điều này rất rủi ro vì đến lúc thi công xong mới phát hiện sai số, đồng thời sẽ khó truy lại nguyên nhân sai lệch.

Nguyên nhân:

• Chủ quan tin hoàn toàn vào máy.
• Không có bước kiểm tra độc lập.

Cách khắc phục:

• Sau khi bố trí xong, nên kiểm tra lại bằng đo nghịch hoặc đo chéo.
• So sánh với các mốc cố định xung quanh.
• Với công trình quan trọng, nên có ít nhất 2 người kiểm tra độc lập.

Bố trí đo với máy toàn đạc không chỉ là thao tác bấm máy, mà là cả một quy trình từ dựng máy, định tâm, định hướng đến kiểm tra sau đo. Phần lớn sai số ngoài hiện trường đều đến từ sự chủ quan hoặc bỏ sót các bước tưởng chừng nhỏ. Việc nắm rõ những lỗi thường gặp và chủ động kiểm soát ngay từ đầu sẽ giúp kỹ sư trắc địa tiết kiệm thời gian, giảm rủi ro và đảm bảo chất lượng công trình.
