Tiêu chí chọn máy thủy bình nghiệm thu công trình giao thông

Với yêu cầu về phương pháp đo thủy chuẩn, độ chính xác và khả năng kiểm chứng số liệu, máy thủy bình vẫn đang là giải pháp được áp dụng rộng rãi trong thực tế nghiệm thu công trình giao thông.

Máy thủy bình là gì? Vai trò trong lĩnh vực giao thông

Máy thủy bình là thiết bị đo đạc chuyên dụng dùng để xác định chênh cao, cao độ và độ bằng phẳng giữa các điểm trên mặt đất với độ chính xác cao.

Nguyên lý đo cao của máy thủy bình: Dựa trên nguyên lý thiết lập tia ngắm nằm ngang tuyệt đối theo phương pháp đo cao hình học. Máy xác định độ chênh cao giữa các điểm dựa vào số đọc trên mia đặt đứng tại các vị trí cần đo, từ đó tính toán cao độ điểm.

Vai trò của máy thủy bình trong công trình giao thông:

Trong lĩnh vực xây dựng công trình giao thông, cụ thể là đối với các công trình như đường bộ, cầu, hầm, nút giao hay hệ thống thoát nước,…  máy thủy bình là công cụ không thể thiếu, được sử dụng xuyên suốt từ giai đoạn chuẩn bị mặt bằng đến kiểm tra và nghiệm thu hoàn công. Cụ thể như:

• Kiểm soát cao độ nền đường, nền móng trước và sau khi san lấp.
• Đảm bảo độ bằng phẳng mặt đường.
• Đối chiếu giữa thiết kế và thực tế thi công (tim đường, mép đường, lề đường…).
• Quan trắc lún, biến dạng đối với cầu, cống, nền đường yếu.
• Phục vụ công tác nghiệm thu & hoàn công.

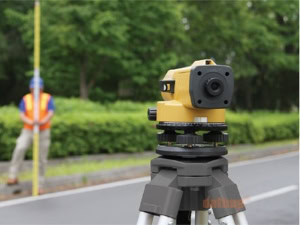

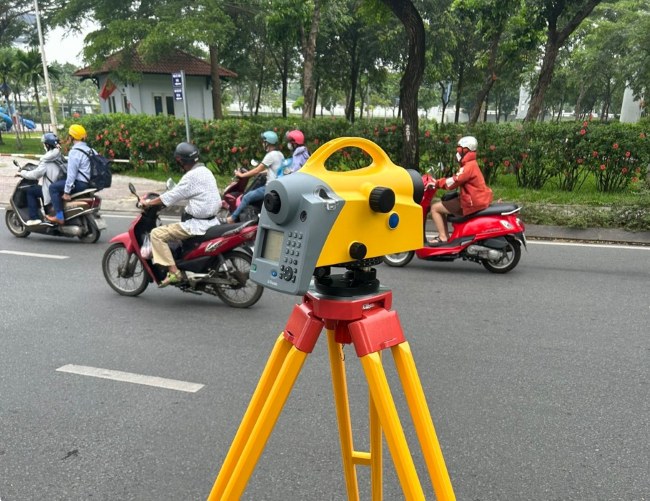

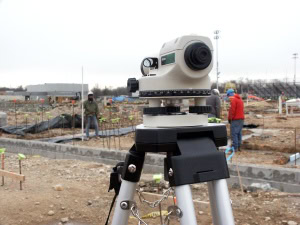

Máy thủy bình được dùng để kiểm soát cao độ nền đường giao thông.

>>> Xem thêm: Cách bắn cao độ bằng máy thủy bình

Vì sao cần dùng máy thủy bình trong kiểm tra & nghiệm thu công trình giao thông?

Trong công tác kiểm tra và nghiệm thu công trình giao thông, việc xác định cao độ không chỉ yêu cầu độ chính xác cao mà còn phải đảm bảo khả năng kiểm chứng theo tiêu chuẩn kỹ thuật. Trong đó, máy thủy bình là thiết bị được sử dụng phổ biến nhờ:

– Đáp ứng phương pháp đo cao độ theo tiêu chuẩn trắc địa:

Theo TCVN 9398:2012 – Công tác trắc địa trong xây dựng công trình, cao độ trong công trình thường được xác định bằng phương pháp đo cao hình học (thủy chuẩn) – phương pháp có độ chính xác cao và được sử dụng phổ biến trong kiểm tra, giám sát chất lượng công trình.

Trong thực tế, phương pháp này được thực hiện bằng máy thủy bình, do đó thiết bị này trở thành lựa chọn tiêu chuẩn trong nghiệm thu cao độ công trình giao thông.

– Đảm bảo độ chính xác theo quy định kỹ thuật:

Trong TCVN 9398:2012 cũng quy định sai số đo cao độ theo cấp kỹ thuật, ví dụ:

• ±4 mm/km đối với thủy chuẩn chính xác cao.
• ±6–10 mm/km đối với công trình xây dựng thông thường.

Nghiệm thu công trình giao thông yêu cầu sai số rất nhỏ. Sai lệch cao độ dù vài mm cũng có thể ảnh hưởng đến chất lượng khai thác. Máy thủy bình là thiết bị có thể đáp ứng ổn định các yêu cầu chính xác này trong điều kiện thi công thực tế.

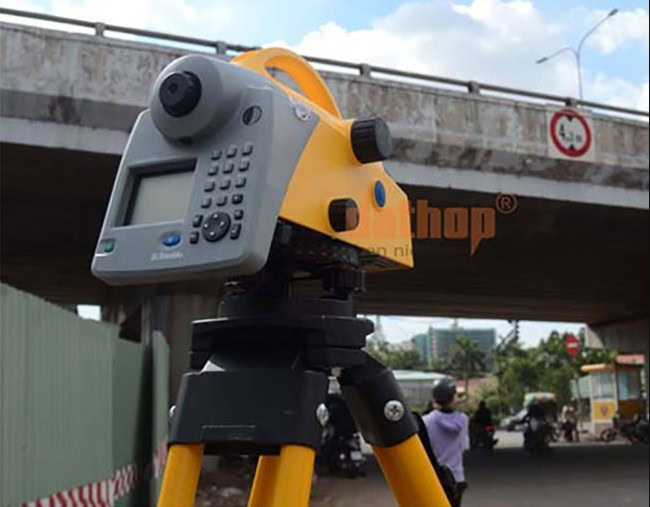

Máy thủy bình phục vụ cho nhiều hạng mục quan trọng trong kiểm tra và nghiệm thu công trình giao thông.

>>> Xem ngay: Hướng dẫn sử dụng máy thủy bình để đo chênh cao chính xác

– Cho phép kiểm soát sai số theo tuyến đo (sai số khép):

Một yêu cầu quan trọng trong trắc địa công trình là phải thiết lập tuyến đo khép kín, tính toán sai số khép để đánh giá độ tin cậy. Đây là nội dung được nêu trong TCVN 9398:2012 khi xử lý số liệu trắc địa.

Máy thủy bình cho phép:

• Đo theo tuyến liên tục.
• Kiểm tra sai số tổng thể.
• Hiệu chỉnh số liệu nếu cần.

Đây là ưu điểm quan trọng giúp đảm bảo số liệu nghiệm thu có độ tin cậy cao và có thể kiểm chứng.

– Phù hợp với yêu cầu lập hồ sơ nghiệm thu và hoàn công công trình giao thông:

Trong thực tế nghiệm thu công trình giao thông, hồ sơ cao độ cần có nhật ký đo đạc. Đồng thời cần ghi rõ số đọc mia sau và mia trước trong quá trình đo, và có bảng tính và kiểm tra sai số. Đây chính là quy trình đặc trưng của đo thủy chuẩn.

Sử dụng máy thủy bình giúp:

• Chuẩn hóa quy trình đo.
• Dễ dàng lập hồ sơ đúng quy định.
• Được tư vấn giám sát và chủ đầu tư chấp thuận.

– Máy thủy bình tiếp tục được sử dụng trong các tiêu chuẩn mới:

Ngay cả trong tiêu chuẩn mới như TCVN 9360:2024 về quan trắc độ lún công trình vẫn sử dụng phương pháp đo cao hình học (thủy chuẩn) và viện dẫn các nguyên tắc từ TCVN 9398:2012. Điều này cho thấy dù công nghệ đo đạc phát triển, phương pháp thủy chuẩn – và thiết bị tương ứng là máy thủy bình – vẫn giữ vai trò nền tảng trong kiểm soát cao độ.

– Đảm bảo chất lượng khai thác và hạn chế rủi ro công trình:

Trong thực tế thi công giao thông, các sai lệch cao độ có thể dẫn đến đọng nước mặt đường, sai độ dốc dọc/ngang hoặc giảm tuổi thọ kết cấu. Do đó, việc sử dụng máy thủy bình trong kiểm tra và nghiệm thu giúp phát hiện sai số ngay từ đầu, từ đó có thể điều chỉnh kịp thời, tránh phát sinh chi phí sửa chữa lớn và đảm bảo tiến độ bàn giao công trình.

Với yêu cầu về phương pháp đo thủy chuẩn, độ chính xác và khả năng kiểm chứng số liệu, máy thủy bình vẫn đang là giải pháp được áp dụng rộng rãi trong thực tế nghiệm thu công trình giao thông.

Tiêu chí chọn máy thủy bình để kiểm tra & nghiệm thu công trình giao thông

Để lựa chọn được chiếc máy thủy bình phù hợp cho các dự án kiểm tra và nghiệm thu công trình giao thông, kỹ sư đo đạc có thể cân nhắc đến các tiêu chí sau:

– Độ sắc nét của ống kính và khả năng chống lóa:

• Ưu tiên chọn máy thủy bình có hệ thống thấu kính tráng lớp chống phản quang: Để tăng độ rõ nét khi đọc mia và hạn chế sai số khi quan sát trong điều kiện ánh sáng mạnh.
• Độ phóng đại tối ưu  từ 24X đến 32X: Không nên lựa chọn dòng máy có độ phóng đại quá cao nhưng chi phí thấp vì nhiều khả năng ảnh sẽ bị tối và mờ biên, rất khó đọc mia ở khoảng cách xa trên 50m.

– Khả năng ổn định của bộ bù tự động dưới rung chấn:

Đây là tiêu chí quan trọng để máy thủy bình hoạt động ổn định khi có rung động từ xe lu, máy xúc và các phương tiện di chuyển xung quanh công trình giao thông. Nếu máy kém chất lượng, con lắc sẽ bị rung, khiến ảnh mia bị nhòe và kết quả đo không chính xác.

Kinh nghiệm cho thấy các dòng máy có sử dụng hệ thống giảm chấn từ tính có khả năng chống rung tốt hơn các dòng máy thông thường.

– Một số tiêu chí khác:

• Máy đạt tiêu chuẩn IPX6 (chống tia nước mạnh): Ngăn chặn sự xâm nhập của hơi nước làm “mù” thấu kính.
• Sử dụng máy trên chân nhôm loại dày hoặc chân gỗ: Để giúp hạn chế giãn nở nhiệt và tăng độ ổn định khi đo.
• Mia nhôm: Loại có khóa chốt chắc chắn, không bị rơ lắc giữa các đoạn khớp nối.
• Ưu tiên các dòng máy quốc dân: Để dễ hiệu chuẩn, bảo trì, sửa chữa: Ví dụ như Trimble, Topcon, Sokkia, Leica hay Nikon.

Một số dòng máy thủy bình chất lượng cao dùng trong kiểm tra và nghiệm thu công trình giao thông

Việc lựa chọn máy thủy bình chất lượng là yếu tố then chốt để đảm bảo các phép đo kiểm tra và nghiệm thu công trình giao thông được diễn ra suôn sẻ, đúng tiến độ. Dưới đây là một số thiết bị được các kỹ sư, nhà thầu thường sử dụng:

Dòng máy thủy bình	Hình ảnh	Ưu điểm

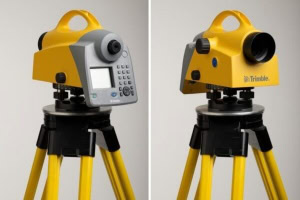

Máy thủy bình điện tử Trimble DiNi		– Thời gian hoạt động cao, lên đến 3 ngày mà không cần thay pin. – Khả năng làm việc ổn định trong điều kiện ánh sáng yếu. – Giới hạn nhỏ nhất của trường nhìn đến 30 cm. – Dễ dàng thực hiện nhanh chóng các thao tác, loại trừ sai số. – Chuyển dữ liệu từ thiết bị sang máy tính một cách đơn giản.
Máy thủy bình tự động Topcon AT-B Series		Topcon AT-B Series có 3 model với độ phóng đại lần lượt 24x, 28x và 32x với các ưu điểm như: – Có hệ số giãn nở tối thiểu, hệ số giảm xóc nhanh chóng và khả năng ổn định mức đường ngắm. – Độ chính xác cao và độ bền tốt với tiêu chuẩn IPX6. – Có thể tăng tốc độ điều chỉnh của núm điều khiển.
Máy thủy bình tự động Nikon AC-2S		– Vận hành đơn giản, thiết kế nhỏ gọn, chắc chắn. – Đáp ứng đầy đủ yêu cầu trong công việc, độ chính xác ổn định. – Cho phép tháo rời ống kính, thị kính và tùy chọn sử dụng lăng kính tùy theo khu vực khảo sát. – Khả năng hoạt động trong điều kiện ánh sáng yếu, cung cấp hình ảnh sắc nét.
Máy thủy bình tự động Sokkia B40A		– Thiết kế ống kính giúp tối ưu độ sáng, độ sắc nét, đồng thời giúp người dùng giảm mỏi mắt. – Dễ đọc kết quả, thao tác đơn giản và cài đặt nhanh chóng. – Tối ưu hiệu suất và được thiết kế chống xóc. – Độ bền cao với tiêu chuẩn IPX6.

Máy thủy bình là thiết bị không thể thiếu trong kiểm tra & nghiệm thu công trình giao thông. Tùy theo yêu cầu độ chính xác và quy mô dự án, các đơn vị có thể lựa chọn máy thủy bình tự động hoặc máy thủy bình điện tử để tối ưu hiệu quả đo đạc.

Đầu tư đúng thiết bị và áp dụng quy trình đo chuẩn sẽ góp phần nâng cao chất lượng nghiệm thu, đảm bảo an toàn, độ bền và giá trị lâu dài cho các công trình giao thông. Hãy gọi đến HOTLINE 0983 206 789, EKTECH sẽ tư vấn quý khách hàng dòng máy thủy bình phù hợp nhất theo nhu cầu.
