Dùng máy đo sâu trong khảo sát luồng tàu, cảng biển & biển sâu

Trong khảo sát luồng tàu, cảng biển và vùng biển sâu, máy đo sâu đóng vai trò nền tảng trong thu thập dữ liệu địa hình đáy. Thiết bị giúp xác định độ sâu chính xác, phát hiện chướng ngại và cung cấp cơ sở dữ liệu tin cậy cho quy hoạch, nạo vét và đảm bảo an toàn hàng hải. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cách ứng dụng dòng máy đo sâu đa tia R2Sonic trong khảo sát luồng tàu, cảng biển & biển sâu.

Tổng quan về máy đo sâu đa tia R2Sonic

R2Sonic là hãng chuyên sản xuất máy đo sâu hồi âm đa tia (MBES) của Mỹ, nổi bật trong các ứng dụng: Khảo sát luồng tàu, sông ngòi; khảo sát cảng biển, ven bờ; khảo sát biển sâu mức trung bình; và nạo vét, kiểm tra khối lượng, giám sát biến động đáy.

Đặc điểm công nghệ chính trên các dòng máy đo sâu đa tia R2Sonic là:

• Phát xung đa tia đồng thời, tạo dải quét rộng (swath).
• Tần số cao – ping rate lớn, phù hợp khảo sát nông và tốc độ tàu cao.
• Hỗ trợ multi-echo, beamforming thích nghi.
• Tích hợp tốt với INS, GNSS, SVP, chuẩn công nghiệp.
• Thiết kế gọn nhẹ, dễ lắp trên tàu nhỏ và USV.

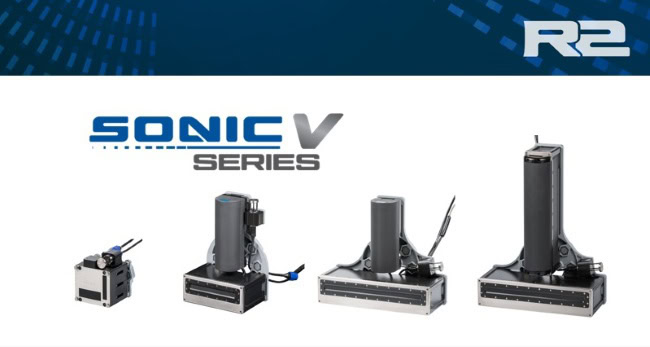

Dòng máy đo sâu đa tia Sonic V Series được ưa chuộng của hãng R2Sonic.

Dùng máy đo sâu trong khảo sát luồng tàu, cảng biển & biển sâu – Hiệu quả như thế nào?

– Máy đo sâu R2Sonic trong khảo sát luồng tàu

Mục tiêu:

Mục tiêu của khảo sát luồng tàu là thu thập dữ liệu thủy đạc chính xác nhằm đảm bảo an toàn và hiệu quả khai thác tuyến hàng hải. Công tác khảo sát tập trung vào việc xác định độ sâu an toàn cho tàu thuyền lưu thông, đồng thời phát hiện kịp thời hiện tượng bồi lắng và xói lở làm thay đổi hình thái đáy luồng. Bên cạnh đó, việc nhận diện chướng ngại vật ngầm như đá ngầm, vật cản hoặc xác tàu đắm có ý nghĩa quan trọng trong phòng tránh rủi ro hàng hải.

Dữ liệu khảo sát cũng là cơ sở kỹ thuật phục vụ thiết kế, duy tu và lập phương án nạo vét luồng tàu. Toàn bộ quá trình đo đạc cần tuân thủ các cấp độ chính xác theo tiêu chuẩn International Hydrographic Organization S-44 nhằm đảm bảo tính pháp lý và độ tin cậy quốc tế của sản phẩm khảo sát.

Vai trò của máy đo sâu R2Sonic:

Để thực hiện mục tiêu trên một cách hiệu quả nhất, máy đo sâu đa tia R2Sonic đóng vai trò:

• Cung cấp bản đồ địa hình đáy luồng mật độ cao.
• Phủ kín toàn bộ mặt cắt luồng, không bỏ sót.
• Đo chính xác địa hình bãi bồi, rãnh xói, đáy không đồng đều.
• Kết hợp Backscatter để đánh giá vật liệu đáy.

Cấu hình R2Sonic phù hợp cho khảo sát luồng tàu:

Cấu hình điển hình của một hệ thống đo sâu đa tia R2Sonic phù hợp cho công tác khảo sát luồng tàu bao gồm:

• MBES: R2Sonic 2022 / 2024.
• INS: SBG Ellipse / Ekinox hoặc tương đương.
• GNSS RTK: Trimble / Septentrio.
• SVP: AML Minos X hoặc SVP theo cột nước.
• Máy tính xử lý: i7/i9, GPU hỗ trợ.

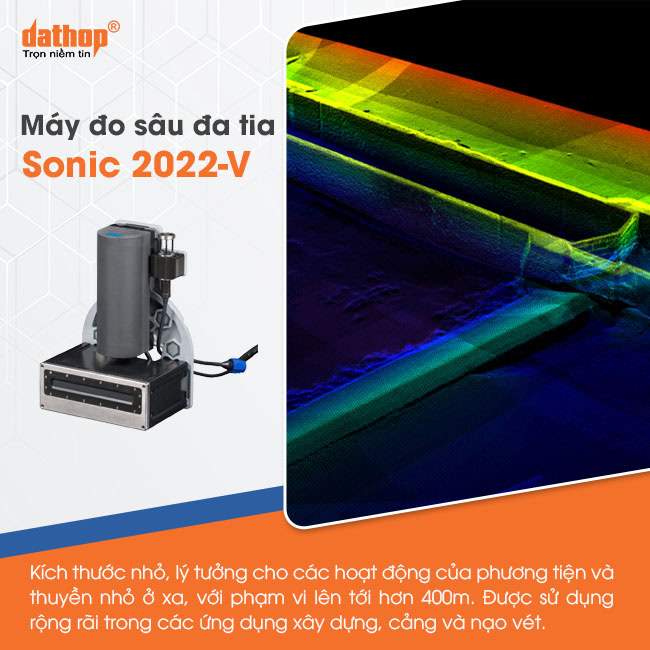

Máy đo sâu đa tia R2Sonic Sonic 2022-V.

>>> Xem chi tiết: Máy Đo Sâu Đa Tia Sonic 2022-V/2022-V Plus

Quy trình làm việc:

Để thực hiện khảo sát luồng tàu với máy đo sâu R2Sonic, cần thực hiện theo quy trình sau:

1. Chuẩn bị & kiểm tra thiết bị.
2. Đo SVP theo điều kiện nước.
3. Hiệu chuẩn (patch test).
4. Thu thập dữ liệu MBES theo tuyến luồng.
5. Kiểm tra chất lượng dữ liệu tại hiện trường.
6. Hậu xử lý: lọc nhiễu, hiệu chỉnh chuyển động, SVP.
7. Biên tập bản đồ & báo cáo.

Kết quả đạt được:

Khi dùng máy đo sâu đa tia R2Sonic để khảo sát luồng tàu, kết quả mang lại như sau:

• Bản đồ đáy luồng liên tục, chi tiết cao.
• Phát hiện rõ:
  + Vùng bồi/xói.
  + Điểm nông cục bộ.
  + Vật thể ngầm.
• Dữ liệu đủ độ tin cậy cho:
  + Quyết định nạo vét.
  + Công bố độ sâu an toàn.

– Máy đo sâu R2Sonic trong khảo sát cảng biển

Mục tiêu:

Mục tiêu khảo sát cảng biển nhằm cung cấp cơ sở dữ liệu địa hình đáy chính xác phục vụ quản lý và vận hành hạ tầng cảng. Công tác khảo sát cho phép đánh giá chi tiết độ sâu khu vực trước và sau nạo vét để kiểm soát khối lượng thi công và nghiệm thu kỹ thuật. Đồng thời, dữ liệu đo đạc được sử dụng để kiểm tra điều kiện khai thác tại khu vực cầu bến, vùng nước trước bến và bồn quay tàu, đảm bảo an toàn cho tàu ra vào làm hàng.

Quá trình khảo sát cũng giúp phát hiện các vật cản, trụ móng và kết cấu ngầm có nguy cơ ảnh hưởng đến hoạt động hàng hải. Kết quả thu thập là cơ sở quan trọng phục vụ thiết kế, quy hoạch mở rộng và tối ưu hiệu quả khai thác cảng biển.

Vai trò của máy đo sâu R2Sonic:

Trong khảo sát cảng biển, máy đo sâu đa tia R2Sonic đóng vai trò:

• Đo chính xác địa hình đáy sát cầu bến.
• Hạn chế nhiễu phản xạ từ kết cấu thép.
• Ghi nhận rõ các chi tiết nhỏ ở khu vực phức tạp.

Cấu hình phù hợp cho khảo sát cảng biển:

Dưới đây là cấu hình hệ thống đo sâu đa tia R2Sonic được đề xuất cho công tác khảo sát cảng biển:

• MBES: R2Sonic 2024 / 2026.
• INS độ chính xác cao (heading ổn định).
• SVP đo thường xuyên (do phân tầng nước).
• Tàu nhỏ hoặc USV.

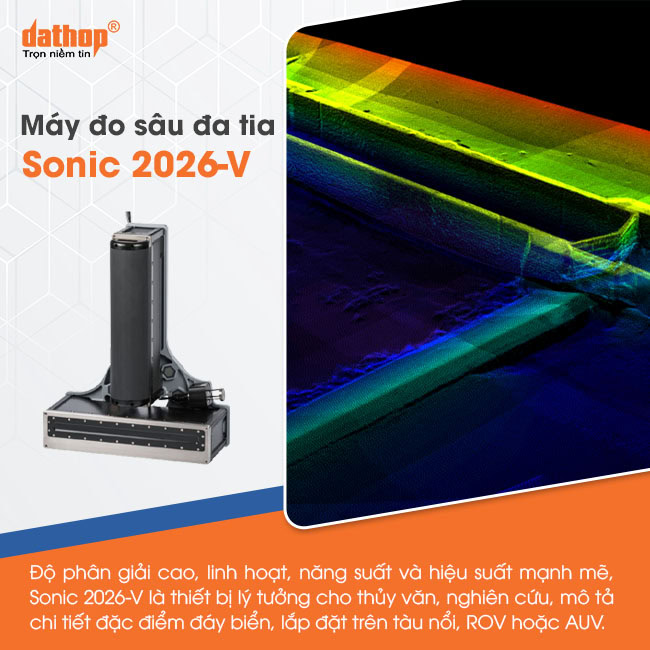

Máy đo sâu đa tia R2Sonic Sonic 2026-V.

>>> Xem chi tiết: Máy Đo Sâu Đa Tia Sonic 2026-V/2026-V Plus

Quy trình làm việc:

Các bước thực hiện để khảo sát cảng biển hiệu quả:

1. Đo SVP nhiều lần trong ngày.
2. Thu dữ liệu chồng lấn cao.
3. Kiểm soát chất lượng nghiêm ngặt.
4. Hậu xử lý chi tiết để loại bỏ nhiễu kết cấu.

Kết quả đạt được:

Khi dùng máy đo sâu đa tia R2Sonic để khảo sát cảng biển, kết quả mang lại như sau:

• Bản đồ đáy cảng rõ ràng, ít nhiễu.
• Xác định chính xác:
  + Cao độ đáy.
  + Vùng cần nạo vét.
  + Móng, chân cầu bến.

>>> Xem thêm: Khảo sát cảng biển và ứng dụng của máy đo sâu hồi âm

– Máy đo sâu R2Sonic trong khảo sát biển sâu (ven bờ – trung bình)

Mục tiêu:

Mục tiêu khảo sát biển sâu hướng đến việc thu thập dữ liệu thủy đạc và địa vật lý có độ chính xác cao trong điều kiện môi trường phức tạp. Trọng tâm là lập bản đồ địa hình đáy biển sâu với mật độ điểm đo phù hợp, phục vụ xây dựng mô hình số địa hình đáy có độ tin cậy cao. Dữ liệu này là cơ sở quan trọng cho thiết kế và triển khai các công trình biển xa bờ như giàn khai thác, điện gió ngoài khơi và hệ thống kết cấu ngầm.

Hoạt động khảo sát cũng phục vụ xác định tuyến lắp đặt cáp viễn thông, cáp điện và đường ống dẫn dầu khí dưới đáy biển sâu. Đồng thời, kết quả đo đạc hỗ trợ nghiên cứu đặc điểm địa hình – địa chất, đánh giá điều kiện nền móng và phân tích các quá trình địa động lực học biển sâu.

Vai trò của máy đo sâu R2Sonic trong khảo sát biển sâu:

Máy đo sâu đa tia R2Sonic đóng vai trò quan trọng trong:

• Cung cấp dữ liệu bathymetry mật độ cao.
• Hoạt động ổn định ở độ sâu trung bình.
• Cho phép khảo sát nhanh trên diện rộng.

Cấu hình phù hợp cho khảo sát biển sâu:

Dưới đây là cấu hình hệ thống đo sâu đa tia phù hợp cho các dự án khảo sát biển sâu:

• MBES R2Sonic tần số trung bình.
• INS cấp survey-grade.
• GNSS chính xác cao.
• SVP đo đầy đủ theo cột nước.

Quy trình làm việc:

Các bước thực hiện để khảo sát biển sâu hiệu quả:

• Lập tuyến khảo sát song song.
• Kiểm soát góc quét & mật độ điểm.
• Hậu xử lý kết hợp INS + SVP.

Kết quả đạt được:

Khi dùng máy đo sâu đa tia R2Sonic để khảo sát biển sâu, kết quả mang lại như sau:

• DEM đáy biển chi tiết.
• Dữ liệu tin cậy cho thiết kế & phân tích.
• Phát hiện rõ địa hình đáy tự nhiên.

Lợi thế kỹ thuật của máy đo sâu R2Sonic trong thực tế triển khai

Trong các dự án khảo sát thủy đạc hiện đại, hiệu suất thu thập dữ liệu và độ tin cậy đo đạc tại hiện trường là yếu tố quyết định tiến độ và chi phí. Hệ thống đo sâu đa tia từ R2Sonic được đánh giá cao nhờ loạt ưu thế kỹ thuật tối ưu cho vận hành thực tế:

• Ping rate cao → mật độ dữ liệu vượt trội: Thiết bị hỗ trợ tần suất phát xung rất cao, cho phép khảo sát hiệu quả ngay cả khi tàu di chuyển ở tốc độ lớn. Nhờ đó, mật độ điểm đo dọc tuyến (along-track density) vẫn được duy trì ổn định, hạn chế suy giảm chất lượng dữ liệu.
• Số lượng tia lớn & độ phân giải góc tốt: Hệ thống phát đồng thời nhiều chùm tia hẹp trên mỗi ping, phân bố đều toàn bộ bề rộng dải quét (swath), giúp tăng mật độ điểm đo và tái tạo địa hình đáy chi tiết.
• Khả năng multi-echo & xử lý cột nước hiệu quả: Khả năng ghi nhận nhiều tín hiệu phản hồi cho mỗi xung phát giúp phân tách rõ echo đáy, lớp bùn mềm, bọt khí và nhiễu trong cột nước, nâng cao độ tin cậy dữ liệu.
• Beamforming thích nghi & kiểm soát sidelobe: Thuật toán tạo chùm tia thông minh cho phép tối ưu hướng thu tín hiệu, đồng thời giảm ảnh hưởng nhiễu sidelobe tại rìa dải quét.
• Hoạt động tối ưu ở vùng nước nông & ven bờ: Thiết bị cho phép tùy chỉnh độ dài xung và chế độ chuyên dụng cho nước nông, hạn chế trùng xung và vẫn đảm bảo độ phân giải cao ở độ sâu nhỏ.
• Tích hợp INS/GNSS hiệu quả → đảm bảo hình học chính xác: Hệ thống tương thích tốt với các bộ INS survey-grade như SBG, Applanix, iXblue…, đồng bộ thời gian chính xác qua 1PPS và độ trễ thấp, đảm bảo độ chính xác hình học không gian.
• Dải quét rộng nhưng vẫn kiểm soát sai số: Cho phép mở rộng swath để tăng hiệu suất bao phủ, đồng thời người vận hành có thể chủ động giới hạn góc rìa nhằm duy trì chất lượng dữ liệu.
• Thiết kế gọn nhẹ – dễ triển khai: Kích thước và trọng lượng nhỏ giúp dễ dàng lắp đặt trên tàu khảo sát cỡ nhỏ, xà lan và phương tiện không người lái USV.
• Vận hành ổn định trong môi trường phức tạp: Hệ thống hoạt động tin cậy trong điều kiện nước đục, nhiều bùn cát và khu vực gần kết cấu kim loại.
• Hiệu quả kinh tế cao trong dài hạn: Chất lượng dữ liệu cao ngay từ hiện trường giúp giảm nhu cầu đo lặp, hạn chế khối lượng xử lý hậu kỳ và tối ưu chi phí dự án.

Có thể thấy rằng, máy đo sâu là nền tảng công nghệ không thể thiếu trong khảo sát luồng tàu, cảng biển và biển sâu, giúp thu thập dữ liệu địa hình đáy chính xác, phát hiện chướng ngại và đảm bảo an toàn hàng hải. Việc lựa chọn đúng cấu hình thiết bị và giải pháp triển khai phù hợp sẽ quyết định trực tiếp đến chất lượng dữ liệu và hiệu quả dự án.

Nếu bạn đang cần tìm đơn vị tư vấn hệ thống đo sâu đa tia cho các dự án khảo sát luồng tàu, cảng biển & biển sâu, hãy liên hệ EKTECH qua HOTLINE 0983 206 789, chúng tôi sẽ tư vấn chi tiết cho bạn.
