Khảo sát cảng biển và ứng dụng của máy đo sâu hồi âm

Trong hệ thống các thiết bị phục vụ công tác khảo sát cảng biển, máy đo sâu (Echosounder) giữ vai trò then chốt, cung cấp thông tin độ sâu và địa hình đáy nước – cơ sở quan trọng cho các quyết định kỹ thuật và vận hành.

Tầm quan trọng của khảo sát cảng biển

Khảo sát cảng biển đóng vai trò đặc biệt quan trọng trong quản lý hạ tầng hàng hải, đảm bảo an toàn, hiệu quả và phát triển bền vững cho các cảng. Những cuộc khảo sát này cung cấp dữ liệu thiết yếu để đưa ra các quyết định về bảo trì, sửa chữa, mở rộng và tuân thủ các quy định quốc tế:

– Đảm bảo an toàn hàng hải:

• An toàn hàng hải và tàu thuyền: Khảo sát độ sâu (bathymetric surveys) cung cấp thông tin quan trọng về độ sâu của đáy biển tại các luồng hàng hải và khu vực neo đậu. Việc nắm bắt các dữ liệu này giúp các tàu thuyền ra vào cảng an toàn, tránh bị mắc cạn hoặc va chạm với các chướng ngại vật dưới nước.
• Kiểm tra và đánh giá công trình: Khảo sát cảng biển giúp đánh giá tình trạng vật lý và độ bền của các công trình cảng như cầu cảng, đê chắn sóng và các cơ sở hạ tầng dưới nước khác. Việc phát hiện sớm các hư hỏng do xói mòn, va đập hoặc lão hóa sẽ giúp phòng tránh các sự cố nghiêm trọng.

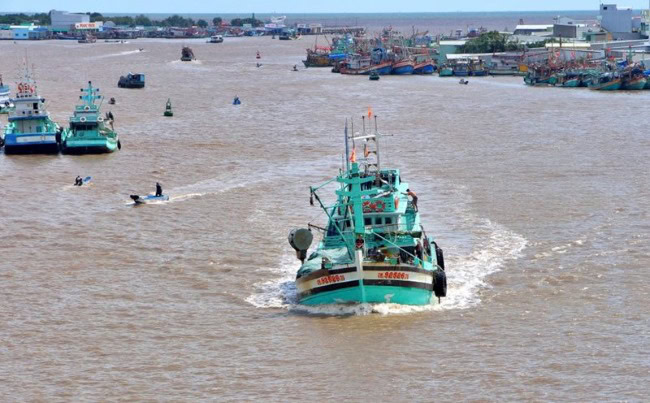

Khảo sát cảng biển đóng vai trò quan trọng trong đảm bảo an toàn hàng hải.

– Nâng cao hiệu quả hoạt động:

• Tối ưu hóa hoạt động cảng: Dữ liệu từ khảo sát cảng biển cho phép cảng tối ưu hóa việc quản lý luồng hàng, điều phối tàu thuyền, và bố trí thiết bị. Cảng biển có thể xử lý khối lượng hàng hóa lớn hơn, giảm tình trạng tắc nghẽn và quá tải.
• Lập kế hoạch nạo vét: Khảo sát đáy biển giúp theo dõi sự bồi lắng của trầm tích, từ đó lên kế hoạch và thực hiện nạo vét luồng hàng kịp thời. Điều này giúp duy trì độ sâu cần thiết cho các tàu lớn, đặc biệt là tại các khu vực luồng lạch cửa sông.

– Hỗ trợ lập kế hoạch và phát triển:

• Mở rộng và nâng cấp cơ sở hạ tầng: Dữ liệu khảo sát là cơ sở để quy hoạch các dự án mở rộng, xây dựng bến mới hoặc nâng cấp cơ sở hạ tầng hiện có. Điều này đặc biệt quan trọng khi cảng muốn nâng cao năng lực cạnh tranh và thu hút các tàu có tải trọng lớn.
• Xây dựng và bảo trì công trình: Khảo sát địa chất là một phần thiết yếu trước khi xây dựng bất kỳ công trình mới nào. Dữ liệu này giúp đánh giá tính phù hợp của địa điểm, lựa chọn giải pháp móng hợp lý và tiết kiệm chi phí.

– Tuân thủ quy định và bảo vệ môi trường:

• Tuân thủ các quy định hàng hải: Khảo sát cảng biển định kỳ đảm bảo cảng tuân thủ các quy định về an toàn hàng hải và môi trường của Tổ chức Hàng hải Quốc tế (IMO) và các cơ quan quản lý khác. Điều này giúp cảng tránh được các rủi ro pháp lý và tổn thất tài chính.

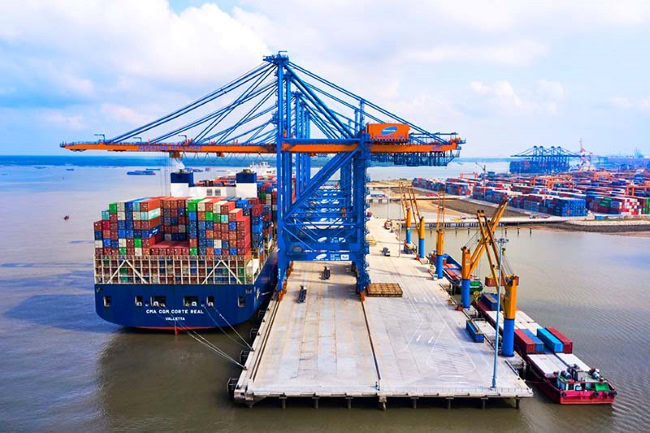

Khảo sát cảng biển định kỳ nhằm đảm bảo đảm bảo cảng tuân thủ các quy định về an toàn hàng hải.

• Giám sát môi trường: Khảo sát cũng có thể bao gồm việc quan trắc môi trường, giúp theo dõi chất lượng nước và phát hiện các tác động của hoạt động cảng lên hệ sinh thái xung quanh.

Ứng dụng máy đo sâu trong công tác khảo sát cảng biển

Máy đo sâu hồi âm phục vụ khảo sát cảng biển bằng cách sử dụng sóng âm để đo đạc độ sâu và tạo bản đồ địa hình đáy biển chi tiết. Thiết bị phát sóng âm xuống đáy, đo thời gian phản xạ để tính toán độ sâu, và thu thập thông tin về cấu trúc đáy biển. Dữ liệu này giúp xác định luồng lạch an toàn, lập kế hoạch nạo vét, phát hiện chướng ngại vật, và hỗ trợ quy hoạch xây dựng cảng biển.

Nguyên lý hoạt động của máy đo sâu:

• Máy phát xung sóng âm siêu âm từ đầu dò xuống nước.
• Sóng âm gặp đáy biển và các vật thể khác sẽ bị phản xạ lại.
• Đầu dò thu nhận tín hiệu phản hồi và tính toán thời gian truyền và nhận tín hiệu.

Ứng dụng trong khảo sát cảng biển:

– Xác định độ sâu luồng và khu nước trước bến:

Máy đo sâu được sử dụng để đo đạc chính xác độ sâu tại các tuyến luồng, khu quay trở, bến cảng và vùng nước neo đậu. Dữ liệu độ sâu giúp cơ quan quản lý cảng đánh giá khả năng tiếp nhận tàu theo mớn nước, kịp thời phát hiện khu vực cạn bất thường và đảm bảo an toàn cho tàu thuyền ra vào cảng trong mọi điều kiện thủy triều.

– Tạo bản đồ địa hình đáy biển chi tiết:

Các hệ thống máy đo sâu hồi âm, đặc biệt là máy đo sâu đa tia (Multibeam Echosounder), cho phép thu thập dữ liệu mật độ cao để xây dựng bản đồ địa hình đáy biển 2D/3D. Bản đồ này thể hiện rõ hình thái đáy, cấu trúc địa chất, độ dốc, rãnh sâu và các vật thể dưới nước, là cơ sở quan trọng cho phân tích kỹ thuật và thiết kế công trình cảng biển.

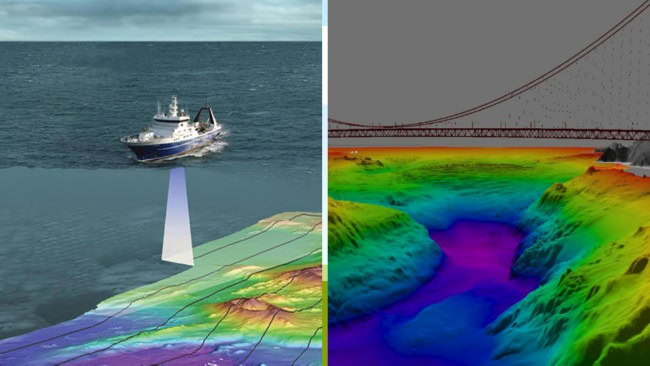

Máy đo sâu hồi âm đa tia có khả năng thu thập dữ liệu phục vụ tạo bản đồ địa hình đáy biển chi tiết.

– Hỗ trợ thi công và kiểm soát nạo vét:

Dữ liệu đo sâu trước và sau nạo vét giúp tính toán chính xác khối lượng đào bùn, cát, đánh giá hiệu quả thi công và kiểm soát cao độ đáy theo thiết kế. Việc sử dụng máy đo sâu giúp giảm sai số, tối ưu phương án nạo vét và tiết kiệm đáng kể chi phí so với các phương pháp ước tính thủ công.

– Phát hiện chướng ngại vật dưới nước:

Máy đo sâu hỗ trợ xác định vị trí, hình dạng và kích thước của các chướng ngại vật như đá ngầm, vật trôi chìm, mảnh vỡ tàu thuyền hoặc công trình ngầm. Thông tin này giúp các đơn vị chức năng chủ động xử lý, di dời hoặc cảnh báo, hạn chế nguy cơ va chạm và sự cố hàng hải.

– Phục vụ quy hoạch và xây dựng công trình cảng:

Số liệu đo sâu là dữ liệu đầu vào quan trọng cho các dự án quy hoạch, thiết kế bến cảng, cầu cảng, đê chắn sóng và công trình ven nước. Việc nắm rõ địa hình đáy giúp lựa chọn giải pháp kết cấu phù hợp, đảm bảo an toàn, ổn định và hiệu quả khai thác lâu dài.

– Theo dõi biến động địa hình đáy theo thời gian:

Thông qua các đợt khảo sát định kỳ, máy đo sâu cho phép theo dõi sự thay đổi độ sâu lòng sông, luồng lạch và khu nước trước bến. Dữ liệu so sánh theo thời gian giúp phát hiện xu hướng bồi lắng, xói lở, từ đó hỗ trợ lập kế hoạch bảo trì và nạo vét chủ động.

Với sự đa dạng về yêu cầu khảo sát tại các cảng biển, từ kiểm tra định kỳ luồng lạch đến lập bản đồ chi tiết đáy biển, hiện nay có nhiều dòng máy đo sâu hồi âm từ đơn tia đến đa tia, đáp ứng linh hoạt từng quy mô và mục tiêu khảo sát khác nhau.

Giới thiệu một số dòng máy đo sâu phù hợp cho công tác khảo sát cảng biển

Dưới đây là một số dòng máy đo sâu phù hợp cho công tác khảo sát cảng biển – được đề xuất bởi kỹ thuật nhà EKTECH, được lựa chọn dựa trên ứng dụng, độ chính xác và tính di động:

– Máy đo sâu hồi âm đa tia R2Sonic SONIC V-Series:

• Đặc điểm: Dòng máy này cung cấp hệ thống khảo sát đa tia toàn diện trong một gói gọn nhẹ, dễ lắp đặt. Hệ thống bao gồm bộ xử lý sonar tích hợp, cảm biến quán tính (INS) và phần mềm điều khiển.

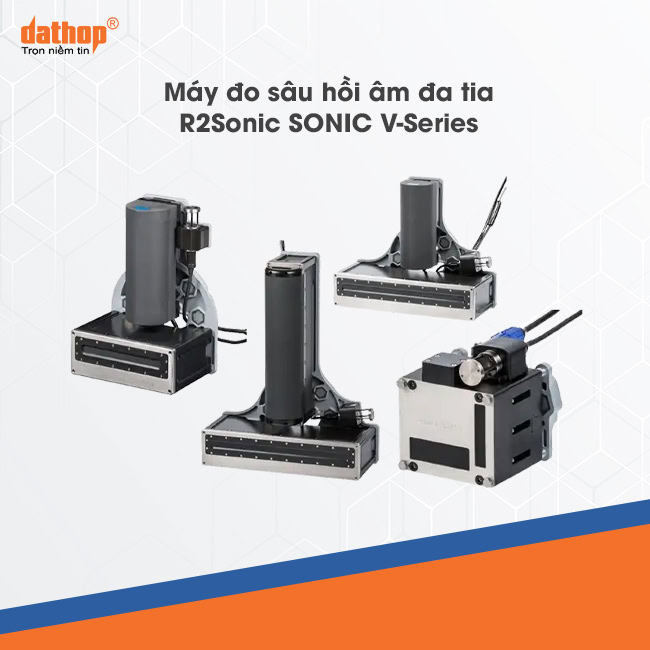

Máy đo sâu hồi âm đa tia R2Sonic SONIC V-Series.

• Ưu điểm: Thiết kế nhỏ gọn giúp triển khai nhanh chóng trên các loại tàu khảo sát nhỏ. Cung cấp dữ liệu chính xác và có độ tin cậy cao.
• Ứng dụng trong khảo sát cảng biển: Lập bản đồ địa hình đáy biển chi tiết, hỗ trợ công tác nạo vét, kiểm tra cơ sở hạ tầng ngầm, linh hoạt và tiện lợi, tích hợp công nghệ tiên tiến,…

– Máy đo sâu hồi âm đơn tia Knudsen Mini Sounder:

• Đặc điểm: Là dòng máy nhỏ gọn, độ chính xác cao, phù hợp cho các khảo sát cảng biển không yêu cầu xử lý dữ liệu quá phức tạp, có thể lắp đặt trên nhiều loại phương tiện khảo sát.

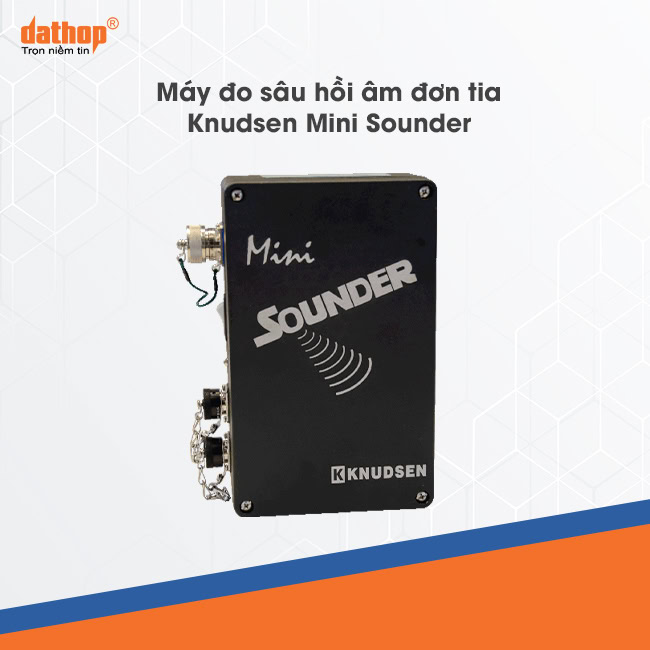

Máy đo sâu hồi âm đơn tia Knudsen Mini Sounder.

• Ưu điểm: Tính di động và triển khai nhanh chóng, chi phí hiệu quả, độ chính xác đủ dùng, tích hợp dễ dàng, tăng cường chức năng.
• Ứng dụng trong khảo sát cảng biển: Khảo sát luồng lạch và cảng nhỏ, linh hoạt trong triển khai, kiểm tra chất lượng công trình, đơn giản hóa quy trình khảo sát.

Nếu bạn đang triển khai khảo sát cảng biển, đo sâu luồng tàu hoặc nạo vét và cần lựa chọn máy đo sâu hồi âm phù hợp từ đơn tia đến đa tia, hãy liên hệ với EKTECH qua HOTLINE 0983 206 789 để được tư vấn kỹ thuật chi tiết, đúng nhu cầu thực tế. Đội ngũ chuyên gia sẵn sàng hỗ trợ giải pháp thiết bị, cấu hình và đào tạo vận hành, giúp dự án đạt độ chính xác cao – hiệu quả – tuân thủ tiêu chuẩn hàng hải.
