Công nghệ đo nghiêng trên máy định vị GNSS RTK Trimble R780: Đo nhanh hơn – linh hoạt hơn – an toàn hơn

Công nghệ đo nghiêng (bù nghiêng) trên GNSS RTK Trimble R780 được nhiều đội thi công quan tâm vì nó cho phép đo và bố trí điểm khi sào đang nghiêng, giảm thao tác, tăng tốc độ và làm việc linh hoạt hơn ở những tình huống thực địa “không đẹp như sách”.

Công nghệ đo nghiêng trên GNSS là gì?

– Định nghĩa

Công nghệ đo nghiêng (Tilt Measurement / Tilt Compensation) là tính năng cho phép thiết bị GNSS RTK – xác định chính xác tọa độ điểm đo ngay cả khi sào đo không được dựng thẳng đứng tuyệt đối. Công nghệ này dựa trên việc tích hợp cảm biến quán tính (IMU – Inertial Measurement Unit) để xác định góc nghiêng và hướng không gian của sào đo trong quá trình thao tác.

Về bản chất, hệ thống sẽ tự động bù trừ sai lệch tọa độ phát sinh do sào bị nghiêng, bằng cách tính toán mối quan hệ hình học giữa:

• Vị trí anten GNSS.
• Chiều dài sào đo.
• Góc nghiêng theo các trục (pitch, roll).
• Và hướng phương vị (heading) của thiết bị.

Nhờ đó, tọa độ điểm đặt mũi sào vẫn được xác định đúng vị trí thực tế trên mặt đất, mà không phụ thuộc vào việc người đo có giữ sào thẳng đứng hay không.

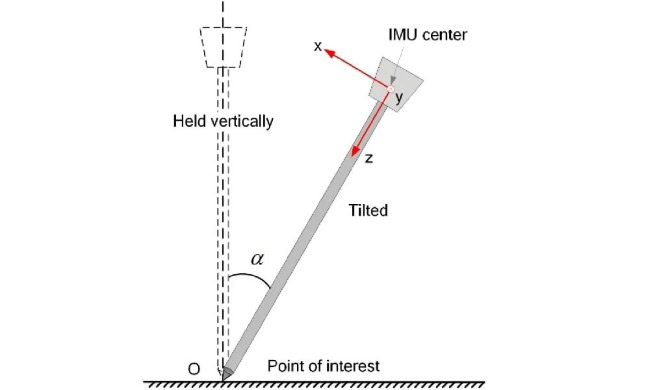

Mô phỏng về công nghệ đo nghiêng trên máy GNSS.

– Nguyên lý hoạt động của đo nghiêng (bù nghiêng)

Công nghệ đo nghiêng hoạt động dựa trên sự kết hợp giữa:

• Dữ liệu định vị GNSS RTK (độ chính xác cm).
• Cảm biến IMU đa trục (gia tốc kế, con quay hồi chuyển, từ kế).
• Thuật toán xử lý thời gian thực.

Trong quá trình đo:

• Anten GNSS xác định vị trí không gian của thiết bị.
• IMU liên tục ghi nhận góc nghiêng và hướng quay của sào đo.
• Phần mềm điều khiển sẽ tính toán vector bù nghiêng, dịch chuyển tọa độ từ vị trí anten về đúng vị trí mũi sào.
• Kết quả tọa độ được xuất ra với sai số vẫn nằm trong ngưỡng cho phép của đo RTK.

Toàn bộ quá trình này diễn ra theo thời gian thực, không yêu cầu hiệu chuẩn phức tạp trong mỗi lần đo.

– Ý nghĩa kỹ thuật của công nghệ đo nghiêng trong thực địa

Trong điều kiện thi công thực tế, việc dựng sào thẳng đứng tuyệt đối là rất khó, đặc biệt tại: Khu vực địa hình dốc, gồ ghề; vị trí góc khuất, sát tường, chân cột; môi trường đông phương tiện, thi công gấp rút, công nghệ đo nghiêng giúp:

• Loại bỏ thao tác canh bọt thủy, giảm phụ thuộc vào kỹ năng người đo.
• Giảm sai số thao tác, đặc biệt khi đo nhanh hoặc đo trong điều kiện không ổn định.
• Tăng tính liên tục của quá trình đo, hạn chế dừng – đo – căn chỉnh lặp lại.

Từ góc độ kỹ thuật, đây là bước tiến quan trọng giúp chuẩn hóa chất lượng dữ liệu đo, đảm bảo độ tin cậy ngay cả khi điều kiện đo không lý tưởng.

Máy định vị GNSS RTK Trimble R780 được trang bị công nghệ đo nghiêng hàng đầu của Trimble

Máy định vị GNSS RTK Trimble R780 là một trong những thiết bị định vị vệ tinh tiên tiến nhất hiện nay, được thiết kế để đáp ứng các yêu cầu thi công và đo đạc hiện trường khắc nghiệt. Điểm nổi bật nhất của R780 là công nghệ đo nghiêng tích hợp – Trimble Inertial Platform (TIP™), cho phép người dùng thực hiện các phép đo chính xác ngay cả khi sào GNSS không được dựng thẳng đứng hoàn toàn, giúp tối ưu hóa hiệu suất làm việc trong thực địa.

Máy định vị GNSS RTK Trimble R780 được trang bị công nghệ đo nghiêng hàng đầu của Trimble.

Công nghệ đo nghiêng TIP™ trên R780 sử dụng bộ cảm biến quán tính (IMU) tiên tiến để xác định góc nghiêng và hướng không gian của anten GNSS, sau đó tự động bù trừ sai số do độ nghiêng bằng các thuật toán hình học tích hợp sẵn. Kết quả là, trong chế độ bù nghiêng (tilt-compensated RTK), R780 vẫn đạt độ chính xác ngang bằng các phép đo RTK truyền thống – khoảng ±8 mm với sai số bổ sung chỉ ~0.5 mm cho mỗi độ nghiêng (cho góc nghiêng lên tới ~30°). Điều này giúp thiết bị vẫn giữ được độ chính xác cao mà không cần người đo phải canh bọt thủy cho mỗi điểm.

Không chỉ vậy, R780 còn kết hợp công nghệ Trimble ProPoint™ để theo dõi đa tần số và đa hệ thống vệ tinh, giúp duy trì hiệu suất trong những môi trường bị che khuất hoặc có tín hiệu phức tạp. Tính năng này kết hợp với Trimble Maxwell™ 7 và xFill® giúp người dùng có giải pháp định vị RTK liên tục và đáng tin cậy trên các công trường lớn.

>>> Xem thêm: Trimble R780 GNSS – Mạnh mẽ với 2 chip vệ tinh và khả năng thu 3 tần số

Vì sao công nghệ đo nghiêng trên máy định vị GNSS Trimble R780 đáng giá trong thi công?

Trong môi trường thi công thực tế, việc dựng sào GNSS thẳng đứng tuyệt đối cho từng điểm đo là rất khó và làm gián đoạn tiến độ. Công nghệ đo nghiêng trên GNSS Trimble R780 cho phép đo và đặt điểm chính xác ngay cả khi sào bị nghiêng, giúp tăng tốc độ thi công, giảm sai số thao tác và đảm bảo tính liên tục của dữ liệu đo trong các điều kiện hiện trường phức tạp:

– Tăng tốc độ đo & bố trí điểm nhờ giảm thao tác “cân bọt thủy sào”

Trong lúc đo, phần tốn thời gian nhất thường không phải là bấm đo mà là dừng lại để canh bọt thủy sào. Công nghệ đo nghiêng giúp thao tác mượt hơn: Đặt sào theo tình huống thực địa và ghi điểm nhanh, giảm thời gian đứng tại mỗi vị trí. Khi cộng dồn theo hàng trăm điểm/ngày, năng suất cải thiện rất rõ rệt.

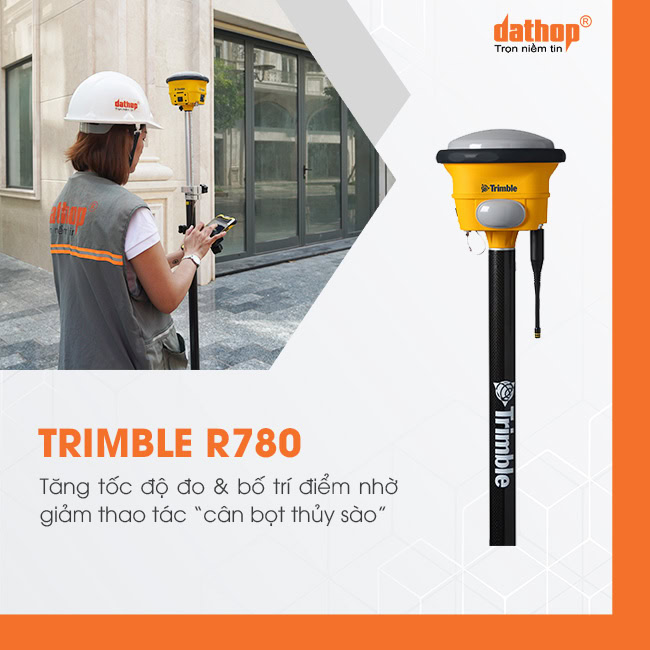

Công nghệ đo nghiêng trên máy định vị GNSS Trimble R780 giúp tăng tốc độ đo và bố trí điểm.

– “Giải bài toán vị trí” ở chỗ chật hẹp và nhiều vật cản

Thực địa hiếm khi thuận lợi: Điểm cần đo có thể nằm sát tường, chân cột, cạnh hàng rào, sát cốp pha, dưới tán cây hoặc lọt trong góc hẹp. Lúc này việc dựng sào thẳng ngay đúng điểm gần như bất khả thi, khiến bạn phải đo vòng, đo bù hoặc đổi cách tiếp cận. Đo nghiêng giúp bạn lấy điểm/đặt điểm trực tiếp trong không gian hạn chế, giảm thao tác phát sinh và hạn chế sai số do đo bù thủ công.

– Tăng độ an toàn và giảm rủi ro “đo sai vì vội”

Ngoài hiện trường, nhiều vị trí vừa nguy hiểm vừa áp lực tiến độ: mép hố móng, sát làn xe chạy, nền yếu, bùn trơn… Khi phải cố đứng đúng vị trí để cân sào, người đo dễ rơi vào tình huống mất an toàn hoặc vội vàng thao tác dẫn tới sai điểm. Đo nghiêng cho phép bạn giữ tư thế ổn định ở vị trí thuận lợi hơn, vẫn hoàn thành công việc mà giảm rủi ro té ngã, va chạm và lỗi thao tác — đây là lợi ích “thấy ngay” khi đội thi công dùng thường xuyên.

Trong bối cảnh thi công chạy tiến độ, đội đo cần một giải pháp GNSS vừa nhanh vừa linh hoạt mà vẫn kiểm soát được chất lượng. Trimble R780 với công nghệ đo nghiêng giúp giảm thao tác “cân bọt thủy sào”, xử lý tốt các vị trí khó và hỗ trợ làm việc an toàn hơn ngoài hiện trường. Nếu bạn đang muốn tối ưu năng suất đo đạc và stake out cho đội thi công, đây là một nâng cấp đáng cân nhắc. Liên hệ ngay EKTECH qua HOTLINE 0983 206 789 để được tư vấn chi tiết!
