Khảo sát hàng hải nhằm mục đích gì? Dùng thiết bị nào?

Khảo sát hàng hải là quá trình gồm nhiều giai đoạn từ đo đạc, thu thập cho đến phân tích các dữ liệu ở dưới nước và vùng ven bờ. Công tác này phục vụ cho nhiều công việc khác nhau và cần sử dụng kết hợp đa dạng các thiết bị. Hãy cùng EKTECH tìm hiểu chi tiết về mục đích của công tác khảo sát hàng hải, cũng như các thiết bị chuyên dụng cho công tác này trong bài viết dưới đây.

Khảo sát hàng hải nhằm mục đích gì?

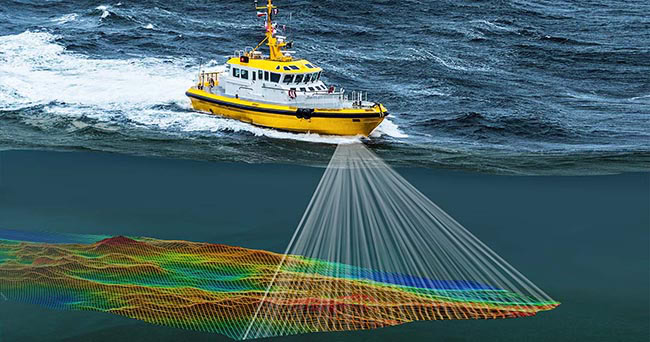

Hoạt động khảo sát hàng hải (Hydrographic Survey) là quá trình đo đạc, thu thập và phân tích dữ liệu dưới nước và vùng ven bờ với mục đích chính:

• Lập và cập nhập hải đồ điện tử (ENC, ECDIS): Phục vụ điều động tàu thuyền hoạt động an toàn.
• Xác định độ sâu, địa hình đáy biển: Hỗ trợ xây dựng công trình ven biển như cảng biển, luồng tàu, tiêu hoặc bờ kè,…
• Đảm bảo an toàn hàng hải: Phát hiện và cảnh báo khu vực nông, hoặc chướng ngại vật dưới nước.
• Khảo sát môi trường biển: Nghiên cứu trầ tích, địa chất, thủy văn, quản lý tài nguyên biển.
• Phục vụ quốc phòng và an ninh biển: Giúp giám sát giao thông đường thủy, đảm bảo an toàn vùng biển chiến lược.
• Hỗ trợ hoạt động dầu khí, điện gió ngoài khơi: Khảo sát đáy biển phục vụ thiết kế, lắp đặt giàn khoan, cáp ngầm, trụ turbine,…

Hoạt động khảo sát hàng hải phục vụ cho đa dạng mục đích từ lập bản đồ, an toàn hàng hải, quốc phòng, anh ninh cho đến hoạt động khai thác dầu khí, điện gió,…

Dùng thiết bị nào để khảo sát hàng hải?

Hiện công ty đang cung cấp đầy đủ hệ thống thiết bị phục vụ cho hoạt động khảo sát hàng hải:

– Máy đo sâu hồi âm đơn tia

Máy đo sâu hồi âm đơn tia trong khảo sát hàng hải	Đặc điểm nổi bật	Hình ảnh thiết bị

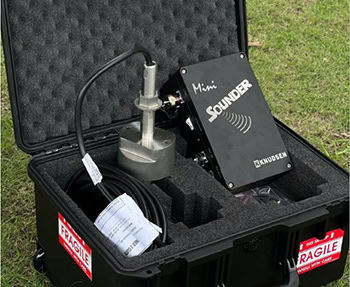

Knudsen Mini Sounder	Thiết kế nhỏ gọn, nhẹ, di động phù hợp với các hoạt động khảo sát nhanh, đơn giản. Nguồn điện linh hoạt: Có thể cấp nguồn từ pin ngoài, Acquy nhỏ hoặc nguồn DC. Kết nối dễ dàng: Giao tiếp qua USB hoặc Serial (RS232), tương thích với nhiều phần mềm khảo sát như Hypack, Hydromagic,… Độ sâu đo được từ 0.3 đến 200m tùy phiên bản Transducer.

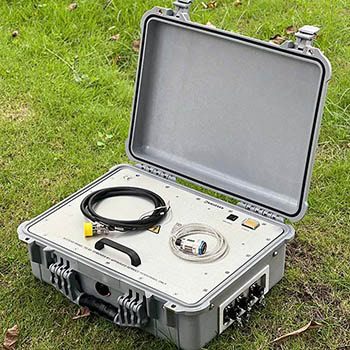

Knudsen Sounder Portable	Dạng vali di động (Rugged Portable Unit): Toàn bộ hệ thống (thiết bị + màn hình hiển thị + điều khiển) tích hợp trong một vali chống sốc, chống nước, dễ dàng mang theo hiện trường. Đa tần số (Dual Frequency Option): Có thể cấu hình tần số 200 kHz (nông) và 28/33/50 kHz (sâu) → thích hợp cho cả khảo sát vùng nước nông và nước sâu. Giao diện hiển thị trực tiếp: Có màn hình LCD hiển thị dạng Echogram ngay trên Vali, giúp người vận hành quan sát dữ liệu tức thì. Khả năng kết nối: Xuất dữ liệu sang PC để xử lý bằng phần mềm Hypack, QINSy, v.v… Độ sâu đo: Lên đến >6000 mét (với transducer tần số thấp).

– Máy đo sâu hồi âm đa tia

Các phiên bản của máy đo sâu hãng R2Sonic từ 2020-2026 bao gồm cả bản V, VE và Plus, cung cấp khả năng khảo sát hàng hải như:

• Khả năng thu thập dữ liệu mật độ cao: lên đến 1024 tia thực trên mỗi ping và khả năng triển khai ở độ sâu 100m.
• Tích hợp khả năng đo lường quán tính IMU: có thể kết hợp với hệ thống INS, đặc biệt bản 2020 Plus còn được tích hợp trong bộ INS, bản 2020-V mang lại khả năng hoạt động ổn định, miễn nhiễm cao với các sự cố ngừng GNSS.
• VOX-IM nhỏ gọn và giao diện điêu khiển thân thiện: đầu nối cho chuyển động, thông báo thời gian HNSS và đầu dò vận tốc âm thanh được thiết kế nhỏ gọn, cho phép dải điện áp đầu vào rộng AC và DC.

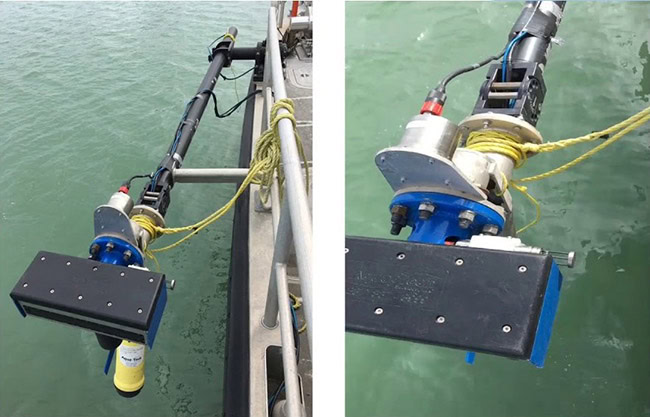

Máy đo sâu hãng R2Sonic được triển khai sử dụng trong khảo sát hàng hải.

– Thiết bị đo vận tốc âm SVP

Hiện nay, các dòng máy đo vận tốc âm SVP được xem là không thể thiếu trong hoạt động khảo sát hàng hải, điển hình là các dòng máy AML-1 và AML-3. Các dòng thiết bị đo vận tốc âm này được đánh giá cao nhờ khả năng:

• Tích hợp 3 cổng Serial X2: Khả năng tùy chỉnh cấu hình 1 thiết bị duy nhất cho nhiều ứng dụng.
• Công tắc On/Off từ tính: Cấu hình ngay, bật và triển khai sau.
• Tích hợp Wiffi và GPS: Truyền dữ liệu không dây.
• Kết nối USB: Sạc lại pin và kết nối qua USB.
• Tích hợp đèn UV chống bám sinh học: Duy trì chất lượng dữ liệu nhất quán và giảm tần suất bảo trì.
• Có phần mềm Sailfish: Tải, xử lý và xuất hồ sơ dữ liệu tự động.

Thiết bị đo vận tốc âm AML-1 và AML-3 được sử dụng trong khảo sát hàng hải.

– Máy định vị GNSS – dẫn đường quán tính INS

Các thiết bị dẫn đường quán tính INS được sử dụng ngày càng rộng rãi. Nổi bật trong đó là dòng dẫn đường quán tính INS Certus Evo từ hãng Advanced Navigation với các điểm vượt trội:

• MEMS có độ chính xác cao: Sở hữu 1 số máy đo gia tốc và con quay hồi chuyển MEMS có độ chính xác cao.
• Có thuật toán điều hướng AI: Thuật toán kết hợp cảm biến mạng nơ-ron AI mang tính cách mạng của Advanced Navigation. Thuật toán này cung cấp độ chính xác gấp 10 lần so với bộ lọc Kalman tuyền thống.
• Có bộ thu GNSS RTK 2 tần số: Cung cấp khả năng định vị chính xác lên đến 10mm và hỗ trợ tất cả các hệ thống định vị vệ tinh hiện tại và tương lai, bao gồm GPS, GlONASS, GALILEO, BeiDou và QZSS, chế độ định hướng bằng ăng-ten kéo cung cấp chế độ định hướng có độ chính xác cao, không bị ảnh hưởng bởi nhiễu từ và không yêu cầu chuyển động.
• Đồng bộ thời gian: Thiết bị chưa bộ dao động GNSS có thể hoạt động như nguồn thời gian chính trong hệ thống thời gian phân tách, cho phép truy cập vào thời gian hệ thống cực kỳ chính xác bằng cách sử dụng đồng bộ thời gian PTP hoặc NTP.

Các thiết bị dẫn đường quán tính INS từ hãng Advanced Navigation được sử dụng ngày càng rộng rãi trong khảo sát hàng hải.

– Phần mềm xử lý dữ liệu khảo sát

Tất cả phiên bản của phần mềm Hypack như HypackLite, HypackMax, HypackSurvey,… được sử dụng phổ biến cho ứng dụng khảo sát thủy văn với các ưu điểm nổi bật:

• Phần mềm Hypack dùng kết hợp được với nhiều loại thiết bị thủy đạc: GPS, đo sâu đơn tia/đa tia, Side scan sonar, Sub Bottom, ADCP, AIS,…
• Có thể thiết kế tuyến đo, cài đặt tham số chuyển đổi hệ tọa độ, hiệu chỉnh thiết bị, thu số liệu đo đạc trực tiếp ngoài hiện trường, xử lý số liệu nội nghiệp, xuất dữ liệu sang định dạng khác, in ấn sản phẩm cuối cùng.
• Ở Việt Nam, Hypack được dùng kết hợp với máy đo sâu hồi âm – thiết bị định vị GPS/DGPS/RTK GPS để lập bản đồ đáy biển, tính khối lượng san lấp, định vị công thi công công trình thủy.

– Thiết bị thủy văn bổ trợ

EKTECH đang cung cấp các thiết bị thủy văn bổ trợ như thiết bị đo dòng chảy Sontek ADP, đo mực nước LeveLine. Các thiết bị này cho chức năng:

• Cài đặt và lưu dữ liệu: Được thiết lập bằng phần mềm LevelLink PC, đồng hồ LevelLine hoặc khó triển khai nhanh, nhiều cách ghi dữ liệu.
• Quản lý dữ liệu, xem và xuất: Dữ liệu được tải xuống ứng dụng LevelLink PC, cho phép bù dữ liệu và sau đó xuất ra định dạng .csv cho các xử lý tiếp theo ngoài ứng dụng LeveLink.
• Khả năng tùy chọn triển khai: Được thiết kế triển khai bằng dây, có sẵn chiều dài 10, 20, 30 và 100m, dễ dàng cắt theo kích thước và gắn vào mắt trong nắp Delrin và kết nối với bộ nắp giếng phù hợp.

Ngoài ra, một số thiết bị bổ trợ đo điều kiện thời tiết cũng được sử dụng, điển hình là cảm biến nhiệt độ và độ ẩm OIC-406 và OMC-406 của hãng Observator.

Mua thiết bị khảo sát hàng hải chính hãng tại EKTECH

Hiện nay, EKTECH là đại diện phân phối chính hãng tại Việt Nam cho nhiều thương hiệu cung cấp thiết bị khảo sát hàng hải như R2Sonic (Mỹ, chuyên cung cấp máy đo sâu đa tia), Knudsen (Canada, chuyên cung cấp máy đo sâu đơn tia), Aquaread (Anh, chuyên cung cấp máy đo mực nước),…

Những lý do nên chọn mua thiết bị khảo sát hàng hải tại EKTECH:

• Cam kết chính hãng, CO/CQ đầy đủ, không qua trung gian, đảm bảo chất lượng.
• Giải pháp đồng bộ, tối ưu, không chỉ bán lẻ thiết bị, mà còn tư vấn giải pháp trọn gói từ thiết bị đo sâu, GNSS, SVP, triều cho đến phần mềm, giúp khách hàng có hệ thống đồng bộ, dễ vận hành, dữ liệu chuẩn hóa.
• Đội ngũ kỹ sư được đào tạo trực tiếp bởi hãng, có kinh nghiệm nhiều năm trong việc triển khai khảo sát hải đồ cho cảng biển, luồng lạch, hiệu chuẩn và bảo trì thiết bị thủy văn, hướng dẫn vận hành và xử lý dữ liệu. Nhờ đó, khách hàng được đào tạo tại chõ, hỗ trợ từ lúc lắp đặt đến khi thành báo cáo khảo sát.
• Cung cấp dịch vụ hiệu chuẩn định kỳ theo khuyến nghị của nhà sản xuất, có trung tâm bảo hành tại Việt Nam, giảm chi phí và thời gian so với gửi thiết bị ra nước ngoài, luôn có linh kiện và phụ tùng thay thế chính hãng.

Để được tư vấn chi tiết về các thiết bị cũng như giải pháp khảo sát hàng hải phù hợp, hãy gọi đến HOTLINE 0983 206 789. EKTECH luôn sẵn sàng hỗ trợ cho khách hàng!
