Ý nghĩa của độ phóng đại trên máy thủy bình

Máy thủy bình là công cụ nền tảng trong ngành xây dựng và trắc địa, với nhiệm vụ cốt lõi là xác định và truyền dẫn cao độ theo phương pháp hình học. Trong số các thông số kỹ thuật quyết định chất lượng công việc, độ phóng đại (Magnification) của ống kính là một tham số kỹ thuật quan trọng, liên kết trực tiếp với khả năng quan sát và sai số cuối cùng của phép đo trên máy thủy bình.

Định nghĩa và ý nghĩa kỹ thuật của độ phóng đại trên máy thủy bình

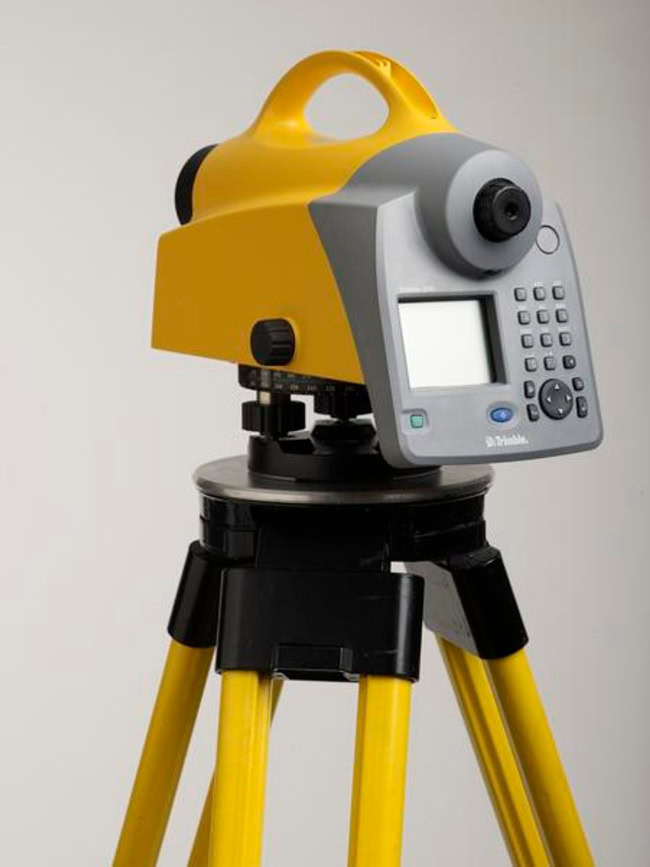

Độ phóng đại (ký hiệu M hoặc X – ví dụ: 20X, 32X) của máy thủy bình là hệ số cho biết hình ảnh vật thể (mia) được phóng lớn bao nhiêu lần khi quan sát qua hệ thống quang học của máy so với khi nhìn bằng mắt thường.

Độ phóng đại là yếu tố quan trọng để đánh giá chất lượng máy thủy bình.

Ý nghĩa kỹ thuật của độ phóng đại:

• Tăng cường khả năng quan sát từ xa: Độ phóng đại càng lớn, hình ảnh mia càng chi tiết. Điều này cho phép người đọc thực hiện công tác đo đạc hiệu quả trên khoảng cách lớn mà không cần phải di chuyển trạm máy quá nhiều.
• Giảm thiểu sai số chủ quan (lỗi đọc số): Trong phép đo cao hình học, độ chính xác phụ thuộc vào khả năng đọc chính xác các vạch chia trên mia. Hình ảnh được phóng đại rõ nét giúp giảm thiểu sai số do đọc nhầm các vạch milimet, đảm bảo chỉ số đọc (a và b trong công thức D=(a-b) times 100) có độ tin cậy cao.
• Nâng cao độ phân giải: Các ống kính có độ phóng đại cao thường được tích hợp trong các dòng máy cao cấp (thường có sai số lặp leq 1.0 mm/km), được thiết kế với vật liệu thấu kính và lớp phủ chống lóa, chống tán xạ, đảm bảo độ sáng và độ sắc nét đồng đều.

Hướng dẫn lựa chọn máy thủy bình theo độ phóng đại và yêu cầu công việc

Việc lựa chọn máy không chỉ dựa vào độ phóng đại mà phải là sự đồng bộ giữa độ phóng đại, độ chính xác đo lặp (Error/km), và yêu cầu thực tế của dự án. Thị trường trắc địa quốc tế (các hãng như Leica, Topcon, Nikon, Sokkia) đã phân loại sản phẩm theo các mức sau:

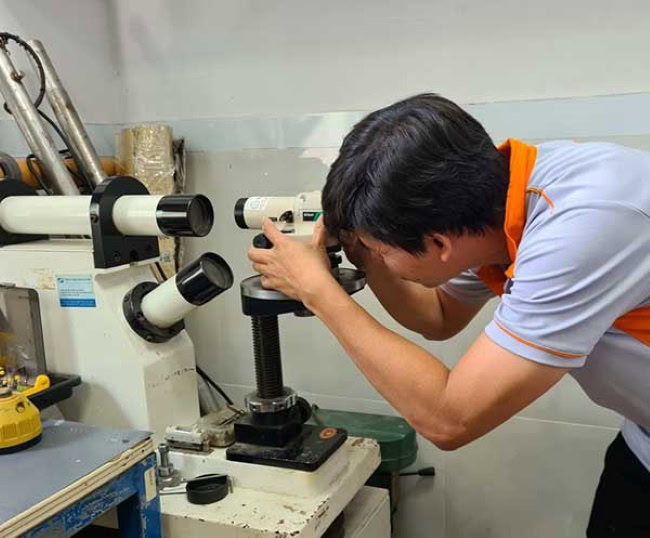

Chuyên viên kỹ thuật kiểm tra máy thủy bình tự động.

Kinh nghiệm lựa chọn máy thủy bình từ góc nhìn kỹ thuật

• Công trình hạ tầng giao thông & đô thị vừa: Độ phóng đại 28X thường là điểm cân bằng tối ưu. Nó đủ mạnh để quan sát mia xa hơn 100m và đạt độ chính xác pm 1.5mm/km cần thiết cho đa số hạng mục thi công hiện nay.
• Công trình nhà cao tầng: Yêu cầu độ ổn định tuyệt đối và sai số vi sai nhỏ. Máy có độ phóng đại 32X (và hệ thống bù tốt) là bắt buộc để đảm bảo việc truyền cao độ chính xác qua nhiều trạm máy trên trục đứng công trình.
• Công trình quy mô nhỏ, chi phí hạn chế: Máy 20X – 24X là đủ. Tuy nhiên, cần giới hạn khoảng cách đo giữa máy và mia (thông thường không quá 50m đến 70m để đảm bảo sai số không vượt ngưỡng cho phép của dự án.

Lưu ý bổ sung

Để đảm bảo chất lượng công việc, độ phóng đại không phải là yếu tố duy nhất. Khi lựa chọn máy thủy bình cần kết hợp thêm các yếu tố sau:

• Độ nhạy ống thăng bằng dài (Vial Sensitivity): Được đo bằng giây cung (”), ví dụ 8” hoặc 10”. Độ nhạy càng cao (số càng nhỏ) thì máy càng nhạy với độ nghiêng, giúp thiết lập mặt phẳng ngang chính xác hơn.
• Chống chịu môi trường (IP Rating): Trong điều kiện công trường nhiều bụi bẩn và độ ẩm, chỉ số IP54 trở lên là tiêu chuẩn tối thiểu để đảm bảo các bộ phận quang học và cơ khí bên trong không bị hư hại hoặc ngưng tụ hơi nước làm mờ ảnh.

Độ phóng đại là một thông số quang học quan trọng giúp xác định tầm nhìn và chi tiết đọc số. Một kỹ sư chuyên nghiệp luôn chọn độ phóng đại đồng bộ với cấp chính xác yêu cầu của dự án để tối ưu hóa hiệu suất, đảm bảo tiến độ mà vẫn giữ vững độ tin cậy của dữ liệu đo đạc. Liên hệ ngay EKTECH qua HOTLINE 0983 206 789 để được tư vấn và lựa chọn dòng máy thủy bình phù hợp nhất với yêu cầu công việc của bạn.
