Hệ thống hỗ trợ dẫn đường cho hoa tiêu (PPU): Đảm bảo an toàn hàng hải và vận hành cảng biển

Với sự phát triển của công nghệ định vị và nhu cầu khai thác tàu biển ngày càng lớn, hệ thống hỗ trợ dẫn đường cho hoa tiêu đã trở thành công cụ hỗ trợ hiệu quả để nâng cao an toàn hàng hải, giúp hoa tiêu xác định vị trí tàu chính xác hơn, phân tích chuyển động tàu hiệu quả hơn và giảm nguy cơ tai nạn hàng hải.

Hệ thống hỗ trợ dẫn đường cho hoa tiêu (PPU) là gì?

Hệ thống hỗ trợ dẫn đường cho hoa tiêu (PPU – Portable Pilot Unit) là hệ thống thiết bị dẫn đường di động dành cho hoa tiêu hàng hải, được sử dụng khi hoa tiêu lên tàu để dẫn tàu ra vào cảng, luồng lạch hoặc các khu vực hàng hải phức tạp. Hệ thống này cung cấp thông tin định vị chính xác, dữ liệu chuyển động của tàu và hiển thị các yếu tố hàng hải quan trọng trên bản đồ điện tử, giúp hoa tiêu đưa ra quyết định điều động tàu an toàn và hiệu quả.

PPU hoạt động như một hệ thống hỗ trợ dẫn đường độc lập, được hoa tiêu mang theo và sử dụng song song với các thiết bị điều hướng có sẵn trên tàu. Khác với các thiết bị dẫn đường cố định trên tàu, hệ thống hỗ trợ dẫn đường cho hoa tiêu được thiết kế riêng cho nhu cầu của hoa tiêu với khả năng hiển thị dữ liệu chính xác, chi tiết và linh hoạt hơn.

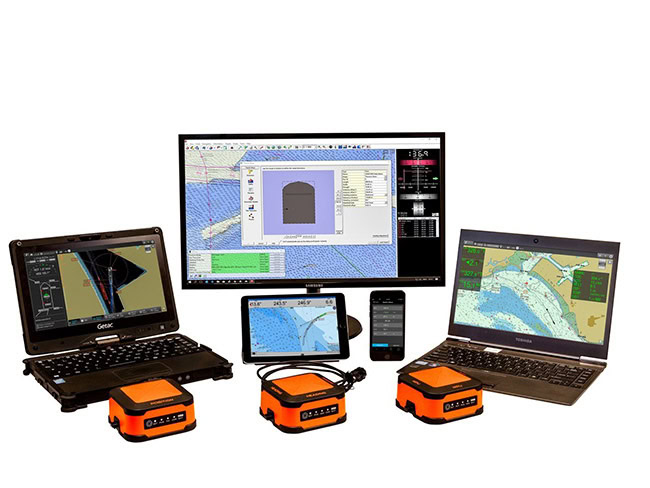

Hệ thống hỗ trợ dẫn đường cho hoa tiêu.

PPU thường kết hợp dữ liệu từ các hệ thống hàng hải tiêu chuẩn như Automatic Identification System – Hệ thống nhận diện tự động; Electronic Chart Display and Information System – Hệ thống thông tin và hiển thị bản đồ điện tử; Marine Radar – Radar hàng hải để cung cấp bức tranh tổng thể về tình huống hàng hải.

Vai trò của hệ thống PPU bao gồm:

• Cung cấp vị trí tàu với độ chính xác cao theo thời gian thực.
• Hiển thị tàu trên bản đồ điện tử hàng hải với độ chi tiết cao.
• Hỗ trợ phân tích quỹ đạo chuyển động của tàu.
• Cảnh báo nguy cơ mắc cạn, va chạm hoặc lệch luồng.
• Nâng cao nhận thức tình huống hàng hải của hoa tiêu.

Đối với các tàu biển có kích thước lớn và luồng tàu hoạt động phức tạp thì hệ thống PPU trở thành công cụ hỗ trợ quan trọng trong hoạt động hoa tiêu hiện tại.

Cấu hình & thành phần chính của Hệ thống hỗ trợ dẫn đường cho hoa tiêu

Hệ thống hỗ trợ dẫn đường cho hoa tiêu tiêu chuẩn thường bao gồm nhiều thành phần phần cứng và phần mềm được tích hợp để cung cấp dữ liệu dẫn đường chính xác:

– Thiết bị hiển thị:

Thiết bị hiển thị thường là máy tính bảng hoặc thiết bị chuyên dụng cho môi trường hàng hải, được thiết kế với màn hình chống chói, độ sáng cao và khả năng hoạt động trong điều kiện thời tiết khắc nghiệt, bao gồm các chức năng:

• Hiển thị bản đồ điện tử.
• Hiển thị vị trí và hướng di chuyển của tàu.
• Hiển thị các thông tin điều hướng quan trọng.
• Hiển thị các đối tượng có AIS (Automatic Information System).

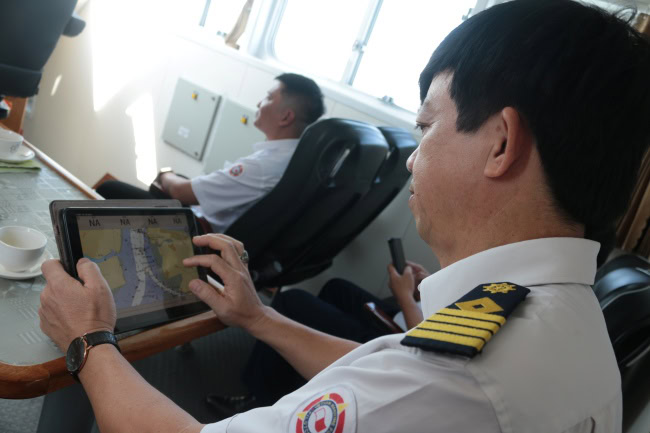

Thiết bị hiển thị trong Hệ thống hỗ trợ dẫn đường cho hoa tiêu thường là máy tính bảng hoặc thiết bị chuyên dụng cho môi trường hàng hải.

– Bộ thu GNSS độ chính xác cao:

Bộ thu GNSS là thành phần quan trọng nhất của hệ thống hỗ trợ dẫn đường cho hoa tiêu. Thiết bị này nhận tín hiệu từ nhiều hệ thống vệ tinh như: GPS, GLONASS, Galileo, BeiDou. Đối với hệ thống PPU có độ chính xác cao còn sử dụng hiệu chỉnh DGPS hoặc RTK.

– Phần mềm hỗ trợ dẫn đường cho hoa tiêu:

Phần mềm dẫn đường là trung tâm xử lý và hiển bị dữ liệu của hệ thống hỗ trợ dẫn đường cho hoa tiêu. Một số phần mềm phổ biến trong lĩnh vực hoa tiêu như Qasotr, SafePilot. Phần mềm cung cấp nhiều chức năng như:

• Hiển thị bản đồ điện tử ENC.
• Tính toán vector chuyển động của tàu.
• Dự đoán quỹ đạo tàu.
• Cảnh báo an toàn hàng hải.

– Hệ thống kết nối dữ liệu tàu:

Hệ thống PPU thường kết nối với hệ thống điều hướng của tàu thông qua Pilot Plug hoặc mạng dữ liệu nội bộ của tàu để nhận các thông tin quan trọng như: Hướng tàu (Heading), tốc độ tàu, tốc độ quay tàu, dữ liệu AIS,.. Những dữu liệu này giúp hệ thống PPU có thể tính toán chính xác chuyển động thực tế của tàu.

Nguyên lý hoạt động của Hệ thống hỗ trợ dẫn đường cho hoa tiêu trong dẫn tàu

Nguyên lý hoạt động của Hệ thống hỗ trợ dẫn đường cho hoa tiêu dựa trên sự kết hợp giữa định vị vệ tinh, dữ liệu cảm biến tàu và bản đồ điện tử hàng hải, quá trình hoạt động cơ bản bao gồm các bước:

– Bước 1: Thu nhận tín hiệu vệ tinh

Bộ thu GNSS nhận tín hiệu từ nhiều vệ tinh để xác định vị trí chính xác của tàu theo thời gian thực.

– Bước 2: Thu thập dữ liệu chuyển động của tàu

Thông qua kết nối với hệ thống điều hướng của tàu, hệ thống PPU nhận dữ liệu về hướng tàu, tốc độ và tốc độ quay.

– Bước 3: Xử lý dữ liệu

Phần mềm PPU kết hợp dữ liệu định vị và dữ liệu chuyển động để tính toán: Vector chuyển động của tàu; quỹ đạo dự đoán; khoảng cách tới các chướng ngại vật.

– Bước 4: Hiển bị và cảnh báo

Các thông tin được hiển thị trực quan trên bản đồ điện tử, đồng thời hệ thống có thể phát cảnh báo khi tàu có nguy cơ lệch luồng hoặc tiếp cận khu vực nguy hiểm.

Hệ thống hỗ trợ dẫn đường cho hoa tiêu giúp nâng cao an toàn hàng hải & vận hành cảng biển như thế nào?

Hệ thống hỗ trợ dẫn đường cho hoa tiêu giúp nâng cao an toàn hàng hải nhờ:

• Cung cấp độ chính xác định vị cao: Hệ thống PPU thường sử dụng GNSS đa hệ thống và các kỹ thuật hiệu chỉnh giúp đạt độ chính xác cao hơn so với hệ thống định vị của tàu.
• Cải thiện nhận thức tình huống: Hoa tiêu có thể quan sát đồng thời vị trí tàu, luồng hàng hải, các tàu và đối tượng trong khu vực, bao gồm cả các khu vực nguy hiểm.
• Khả năng dự toán chuyển động: Hệ thống PPU có thể tính toán và hiển thị quỹ đạo chuyển động dự kiến của tàu giúp hoa tiêu điều chỉnh hướng và tốc độ kịp thời.
• Hỗ trợ điều động tàu lớn: Đối với các tàu con, tàu dầu hoặc tàu LNG (tàu chở dầu) có kích thước lớn, việc điều động trong khu vực hẹp đòi hỏi độ chính xác cao, hệ thống PPU giúp hoa tiêu kiểm soát tốt hơn các chuyển động của tàu.

Việc ứng dụng Hệ thống hỗ trợ dẫn đường cho hoa tiêu mang lại nhiều lợi ích cho hoạt động khai thác cảng:

• Tăng hiệu quả điều động tàu: Hệ thống PPU giúp hoa tiêu điều động tàu nhanh và chính xác hơn, giảm thời gian ra vào cảng.
• Giảm nguy cơ tai nạn: Nhờ dữ liệu định vị chính xác và các cảnh báo an toàn, hệ thống PPU giúp giảm nguy cơ mắc cạn hoặc va chạm.
• Tăng năng lực khai thác cảng: Việc dẫn tàu hiệu quả giúp cảng có thể tiếp nhận nhiều tàu hơn trong cùng một khoảng thời gian.

So sánh Hệ thống hỗ trợ dẫn đường cho hoa tiêu với Phương pháp dẫn tàu truyền thống

Phương pháp dẫn tàu truyền thống vẫn đóng vai trò quan trọng vì dựa trên kinh nghiệm của hoa tiêu và tận dụng hệ thống thiết bị tiêu chuẩn của tàu. Tuy nhiên, với sự phát triển của công nghệ định vị và nhu cầu khai thác tàu biển ngày càng lớn, hệ thống PPU đã trở thành công cụ hỗ trợ hiệu quả để nâng cao an toàn hàng hải. Hệ thống hỗ trợ dẫn đường cho hoa tiêu giúp hoa tiêu xác định vị trí tàu chính xác hơn, phân tích chuyển động tàu hiệu quả hơn và giảm nguy cơ tai nạn hàng hải.

Những tình huống nên trang bị Hệ thống hỗ trợ dẫn đường cho hoa tiêu

Trong những tình huống dưới đây nên trang bị Hệ thống hỗ trợ dẫn đường cho hoa tiêu, vì nó sẽ giúp hóa tiêu có thêm dữ liệu chính xác để đảm bảo an toàn khi điều động tàu:

• Luồng tàu hẹp và phức tạp.
• Khu vực có nhiều chướng ngại vật.
• Cảng tiếp nhận tàu kích thước lớn.
• Điều kiện thời tiết xấu hoặc tầm nhìn hạn chế.
• Khu vực có dòng chảy mạnh hoặc thủy triều phức tạp.

Xu hướng phát triển của Hệ thống hỗ trợ dẫn đường cho hoa tiêu trong tương lai

Hiện nay Hệ thống hỗ trợ dẫn đường cho hoa tiêu đang tiếp tục phát triển theo nhiều hướng mới:

• Tích hợp GNSS độ chính xác cao hơn: Các công nghệ định vị như RTK hoặc PPP sẽ giúp nâng cao độ chính xác định vị của Hệ thống hỗ trợ dẫn đường cho hoa tiêu.
• Kết nối với hệ thống cảng thông minh: Hệ thống hỗ trợ dẫn đường cho hoa tiêu trong tương lai có thể kết nối trực tiếp với hệ thống quản lý giao thông tàu biển và hệ thống giám sát cảng.
• Ứng dụng công nghệ trí tuệ nhân tạo: Các thuật toán AI có thể hỗ trợ dự đoán chuyển động tàu và cảnh báo nguy cơ va chạm.
• Tích hợp dữ liệu môi trường: Hệ thống hỗ trợ dẫn đường cho hoa tiêu có thể kết hợp dữ liệu như sóng, gió và dòng chảy để hỗ trợ hoa tiêu điều động tàu hiệu quả hơn.

Nhiều cảng biển lớn trên thế giới hiện nay đã khuyến khích hoặc yêu cầu hoa tiêu sử dụng Hệ thống hỗ trợ dẫn đường cho hoa tiêu trong hoạt động dẫn tàu. Nếu bạn quan tâm đến Hệ thống hỗ trợ dẫn đường cho hoa tiêu – PPU, hãy liên hệ cho EKTECH qua HOTLINE 0983 206 789, chúng tôi sẽ tư vấn chi tiết.
