Khi nào dự án của bạn nên sử dụng “đo sâu đơn tia” để tối ưu chi phí khảo sát thủy đạc?

Đo sâu đơn tia (Singlebeam Echo Sounder) là công nghệ được sử dụng trong khảo sát thủy đạc và đo đạc địa hình đáy nước, giúp thu thập dữ liệu độ sâu hiệu quả với chi phí đầu tư hợp lý. Dù các hệ thống đo sâu đa tia ngày càng phổ biến, đo sâu đơn tia vẫn là giải pháp phù hợp cho nhiều dự án có yêu cầu kỹ thuật ở mức vừa phải, đồng thời giúp tối ưu ngân sách và triển khai khảo sát linh hoạt hơn.

Đặc điểm của đo sâu đơn tia

Đo sâu đơn tia sử dụng một chùm tia sóng âm phát theo phương thẳng đứng từ đầu dò xuống đáy nước để xác định độ sâu tại từng điểm đo.

Hệ thống hoạt động dựa trên nguyên lý tính toán thời gian lan truyền hai chiều của tín hiệu âm thanh từ đầu phát đến đáy và phản hồi trở lại đầu thu. Giá trị độ sâu được xử lý theo vận tốc âm trong môi trường nước và đồng bộ với dữ liệu định vị GNSS để xây dựng tuyến khảo sát độ sâu theo hành trình tàu.

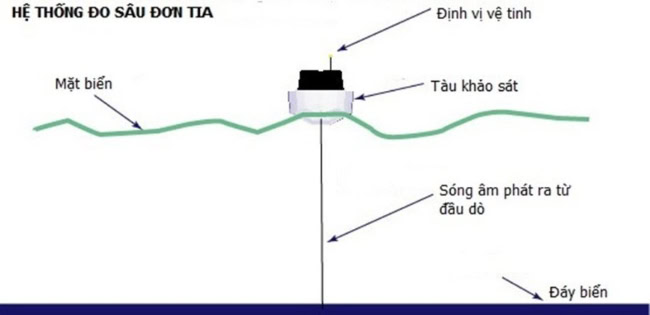

Mô phỏng hoạt động của hệ thống đo sâu đơn tia.

Các đặc điểm kỹ thuật nổi bật của đo sâu đơn tia gồm:

• Khảo sát độ sâu theo từng điểm ngay dưới phương tiện đo.
• Cấu hình hệ thống gọn, dễ tích hợp với GNSS và phần mềm thủy đạc.
• Chi phí đầu tư và vận hành thấp hơn so với hệ thống đa tia.
• Quy trình hiệu chuẩn và vận hành tương đối đơn giản.
• Dễ triển khai trên nhiều loại phương tiện khảo sát khác nhau.

Khi nào đo sâu đơn tia giúp tối ưu chi phí?

Không phải mọi dự án thủy đạc đều yêu cầu dữ liệu độ sâu mật độ cao hay mô hình địa hình đáy 3D. Lúc này, sử dụng đo sâu đơn tia giúp doanh nghiệp tối ưu chi phí hơn. Cụ thể là:

– Dự án yêu cầu mật độ dữ liệu vừa phải

Đối với các dự án chỉ cần dữ liệu độ sâu theo tuyến khảo sát hoặc các điểm đo rời rạc, đo sâu đơn tia vẫn đảm bảo độ chính xác đáp ứng tiêu chuẩn kỹ thuật. Nhờ khối lượng dữ liệu nhỏ hơn, quá trình xử lý, hiệu chỉnh và biên tập độ sâu cũng được rút ngắn đáng kể.

– Khu vực khảo sát có địa hình đáy đơn giản

Trong các khu vực có địa hình đáy tương đối bằng phẳng, độ biến thiên địa hình thấp và ít chướng ngại vật dưới nước, hệ thống đo sâu đơn tia vẫn đáp ứng tốt yêu cầu khảo sát độ sâu. Với đặc điểm dữ liệu địa hình không quá phức tạp, phương pháp này giúp tối ưu chi phí thiết bị, giảm khối lượng xử lý dữ liệu và đơn giản hóa quy trình triển khai thực địa mà vẫn đảm bảo độ tin cậy khảo sát.

– Dự án cần tối ưu ngân sách đầu tư

Hệ thống đo sâu đơn tia có cấu hình thiết bị đơn giản hơn, yêu cầu tích hợp cảm biến thấp hơn và chi phí vận hành nhân sự thấp hơn so với hệ thống đo sâu đa tia. Điều này giúp tối ưu tổng chi phí khảo sát nhưng vẫn đảm bảo khả năng thu nhận dữ liệu độ sâu ổn định và đáng tin cậy cho nhiều ứng dụng thủy đạc thực tế.

Khi nào đo sâu đơn tia giúp tối ưu chi phí?

Trong các nhiệm vụ khảo sát tuyến luồng, kiểm tra độ sâu định kỳ hoặc khảo sát thủy đạc cơ bản, hệ thống đo sâu đơn tia vẫn đáp ứng hiệu quả yêu cầu kỹ thuật với chi phí đầu tư và vận hành thấp hơn đáng kể so với đo sâu đa tia.

Các loại dự án nên sử dụng “đo sâu đơn tia” để tối ưu chi phí khảo sát thủy đạc

Đo sâu đơn tia đặc biệt phù hợp với các dự án thủy đạc không yêu cầu dữ liệu độ sâu mật độ cao hoặc mô hình địa hình đáy 3D chi tiết. Trong những trường hợp này, đo sâu đơn tia giúp tối ưu chi phí thiết bị, nhân sự và xử lý dữ liệu nhưng vẫn đảm bảo hiệu quả khảo sát.

Một số loại dự án thường ứng dụng đo sâu đơn tia gồm:

1. Khảo sát kiểm tra độ sâu luồng tàu định kỳ phục vụ duy tu và bảo dưỡng.
2. Khảo sát hồ chứa, ao đầm thủy lợi và hồ thủy điện quy mô nhỏ.
3. Khảo sát phục vụ các dự án nạo vét có phạm vi giới hạn.
4. Quan trắc bồi lắng đáy và theo dõi biến động địa hình đáy theo thời gian.
5. Khảo sát phục vụ thiết kế sơ bộ công trình thủy.
6. Khảo sát sông, kênh và vùng nước nội địa có địa hình đáy đơn giản.

Đối với các dự án trên, yêu cầu kỹ thuật thường tập trung vào dữ liệu độ sâu theo tuyến hoặc theo mặt cắt khảo sát, thay vì cần độ phủ đáy 100%. Vì vậy, đo sâu đơn tia trở thành giải pháp có hiệu quả kinh tế cao và dễ triển khai trong thực tế.

Xem thêm: Đất Hợp chuyển giao thành công dự án: “Cung cấp hệ thống đo sâu đơn tia kết hợp GPS RTK” tại Cảng Quốc tế Long An

Khi nào không nên sử dụng đo sâu đơn tia?

Mặc dù đo sâu đơn tia có ưu thế về chi phí và khả năng triển khai linh hoạt, công nghệ này sẽ không phù hợp trong các dự án yêu cầu mật độ dữ liệu cao, độ phủ đáy toàn diện hoặc mô hình địa hình đáy chi tiết.

Đo sâu đơn tia thường không phải lựa chọn tối ưu trong các trường hợp:

1. Khu vực khảo sát có địa hình đáy phức tạp, độ biến thiên lớn.
2. Dự án yêu cầu mô hình địa hình đáy 3D độ phân giải cao.
3. Khảo sát phục vụ thiết kế cảng biển, công trình ngoài khơi hoặc luồng hàng hải lớn.
4. Các dự án yêu cầu dữ liệu phủ kín đáy nước (100% coverage).
5. Nhiệm vụ cần phát hiện chướng ngại vật nhỏ dưới đáy.
6. Dự án yêu cầu mật độ điểm đo cao để phân tích chi tiết độ sâu.

Trong các trường hợp trên, hệ thống đo sâu đa tia cho khả năng quét diện rộng, thu nhận dữ liệu độ sâu mật độ cao và tái tạo địa hình đáy chính xác hơn đáng kể so với đo sâu đơn tia.

Bảng so sánh sự khác nhau giữa đo sâu đơn tia và đo sâu đa tia

Một số khác biệt quan trọng nhất giữa hai công nghệ là khả năng phủ đáy và mật độ dữ liệu. Đo sâu đơn tia phù hợp với các dự án cần tối ưu chi phí và yêu cầu kỹ thuật vừa phải, trong khi đo sâu đa tia được ưu tiên trong các dự án cần mô hình địa hình đáy chi tiết, độ phủ cao và khả năng phát hiện chướng ngại vật dưới nước.

Xem chi tiết về: Sự khác biệt giữa đo sâu đơn tia và đo sâu đa tia

Lưu ý kỹ thuật khi sử dụng đo sâu đơn tia

Để đảm bảo dữ liệu độ sâu đạt độ chính xác và độ tin cậy cao, quá trình triển khai hệ thống đo sâu đơn tia cần tuân thủ chặt chẽ các yêu cầu kỹ thuật từ cấu hình thiết bị đến quy trình khảo sát thực địa.

Các yếu tố kỹ thuật cần đặc biệt lưu ý gồm:

1. Lựa chọn tần số đầu dò phù hợp với độ sâu và điều kiện môi trường khảo sát.
2. Tích hợp hệ thống GNSS độ chính xác cao để đảm bảo định vị tuyến đo.
3. Hiệu chỉnh vận tốc âm thanh trong cột nước nhằm giảm sai số tính toán độ sâu.
4. Thiết kế khoảng cách tuyến khảo sát phù hợp với mật độ dữ liệu yêu cầu.
5. Kiểm tra offset thiết bị và hiệu chuẩn hệ thống trước khi khảo sát.
6. Theo dõi ảnh hưởng của sóng, dao động phương tiện và điều kiện thủy văn trong quá trình đo.
7. Kiểm soát chất lượng dữ liệu và thực hiện hậu xử lý theo tiêu chuẩn thủy đạc.

Xem thêm về: Những trường hợp cần lưu ý khi đo sâu đơn tia

Việc tuân thủ đầy đủ các yêu cầu kỹ thuật giúp nâng cao chất lượng dữ liệu khảo sát, giảm sai số độ sâu và đảm bảo hiệu quả cho các nhiệm vụ đo đạc thủy đạc thực tế.
