Cấu tạo của thiết bị báo hiệu hàng hải

Hiểu rõ cấu tạo của thiết bị báo hiệu hàng hải không chỉ giúp nâng cao hiệu quả khai thác, vận hành mà còn góp phần đảm bảo an toàn cho toàn bộ hoạt động giao thông trên biển.

Thiết bị báo hiệu hàng hải là gì? Phân loại

– Thiết bị báo hiệu hàng hải là gì?

Thiết bị báo hiệu hàng hải là hệ thống công trình và thiết bị chuyên dụng được bố trí trên biển, ven bờ hoặc dọc theo các tuyến luồng hàng hải, với mục đích đảm bảo an toàn và điều hướng cho tàu thuyền. Cụ thể, các thiết bị này có chức năng:

• Chỉ dẫn tàu thuyền nhận biết và bám theo tuyến luồng chạy tàu an toàn theo đúng chuẩn tắc thiết kế luồng.
• Cảnh báo kịp thời các chướng ngại vật, khu vực nước cạn, vùng nguy hiểm hoặc hạn chế khai thác.
• Xác định rõ vị trí, phương vị và ranh giới luồng thông qua hệ thống báo hiệu trực quan và điện tử.
• Hỗ trợ công tác định vị, dẫn đường trong mọi điều kiện quan sát, cả ban ngày lẫn ban đêm, kể cả khi tầm nhìn hạn chế.

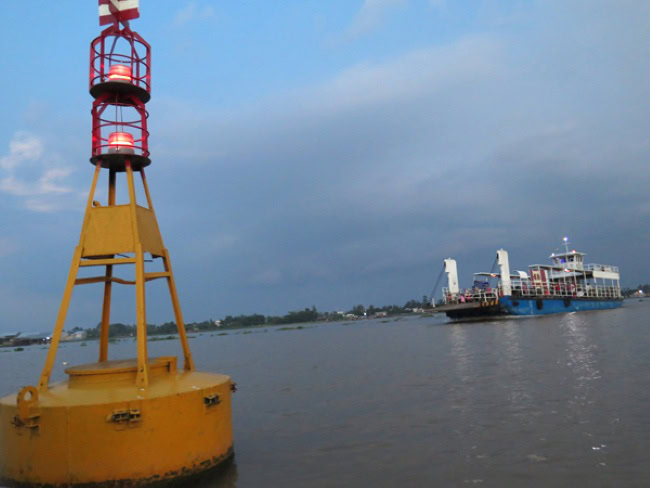

Thiết bị báo hiệu hàng hải được bố trí nhằm đảm bảo an toàn và điều hướng cho tàu thuyền.

Trong thực tiễn thủy đạc và quản lý hàng hải, hệ thống báo hiệu hàng hải giữ vai trò then chốt trong:

• Đảm bảo an toàn hàng hải và giảm thiểu rủi ro tai nạn trên biển.
• Quản lý, tổ chức giao thông luồng tàu một cách hiệu quả và khoa học.
• Phục vụ vận hành, khai thác tại các khu vực cảng biển, đường thủy nội địa, cũng như các hoạt động dầu khí và khảo sát – đo đạc biển.

– Phân loại thiết bị báo hiệu hàng hải

Thiết bị báo hiệu hàng hải được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm vị trí lắp đặt, chức năng sử dụng và đặc tính tín hiệu ánh sáng:

Theo vị trí lắp đặt:

• Báo hiệu cố định: Là các công trình được xây dựng kiên cố tại vị trí xác định, bao gồm đèn biển, hải đăng, đèn dẫn luồng, cọc tiêu… thường dùng để định hướng lâu dài cho tuyến luồng.
• Báo hiệu nổi: Là các thiết bị nổi trên mặt nước như phao hàng hải, phao báo hiệu chuyên dùng… có khả năng neo giữ hoặc dịch chuyển theo yêu cầu khai thác.

Theo chức năng:

• Báo hiệu dẫn luồng: Hỗ trợ tàu thuyền nhận biết và bám theo tim luồng an toàn.
• Báo hiệu cảnh báo nguy hiểm: Chỉ thị các khu vực có chướng ngại vật, vùng nước cạn hoặc điều kiện hàng hải không an toàn.
• Báo hiệu chỉ hướng, chỉ ranh giới: Dùng để phân định mép luồng, hướng đi hoặc khu vực khai thác.
• Báo hiệu đặc biệt: Áp dụng cho các khu vực có tính chất riêng như khu thi công, vùng cấm, khu quân sự hoặc khu vực hoạt động chuyên biệt.

Theo đặc tính ánh sáng:

• Đèn cố định: Phát sáng liên tục, không thay đổi theo thời gian.
• Đèn chớp (Flash): Phát sáng ngắt quãng theo chu kỳ xác định.
• Đèn chớp nhóm: Phát sáng theo từng nhóm nhịp chớp lặp lại, giúp nhận dạng báo hiệu.
• Đèn đổi màu theo chu kỳ: Thay đổi màu sắc ánh sáng theo quy luật, phục vụ nhận biết và phân biệt báo hiệu trong hệ thống.

Cấu tạo tổng thể của một thiết bị báo hiệu hàng hải

Một thiết bị báo hiệu hàng hải hiện đại thường có cấu tạo gồm các bộ phận chính sau:

– Thân phao / thân trụ báo hiệu

• Vật liệu: thép, composite, nhựa HDPE.
• Chức năng:
  + Nâng đỡ toàn bộ hệ thống.
  + Chịu sóng gió, va đập.
• Đặc điểm:
  + Sơn màu tiêu chuẩn IALA (đỏ, xanh, vàng, sọc).
  + Thiết kế nổi hoặc cố định tùy vị trí.

– Đèn báo hiệu hàng hải (đèn LED)

• Nguồn sáng: LED cường độ cao.
• Chức năng: Phát tín hiệu ánh sáng để tàu nhận biết từ xa.
• Đặc điểm:
  + Tiêu thụ điện năng thấp.
  + Tuổi thọ cao (50.000–100.000 giờ).
  + Có thể lập trình nhiều chế độ chớp khác nhau.
  + Tầm nhìn từ vài hải lý đến hàng chục hải lý.

– Pin lưu trữ năng lượng

• Loại pin: Lithium, Gel, AGM.
• Chức năng: Lưu trữ điện để đèn hoạt động ban đêm hoặc khi thiếu nắng.
• Đặc điểm:
  + Dung lượng lớn.
  + Chịu được môi trường mặn, ẩm.
  + Tuổi thọ từ 3–8 năm tùy loại.

– Tấm pin năng lượng mặt trời

• Chức năng: Sạc pin tự động vào ban ngày.
• Đặc điểm:
  + Hoạt động độc lập, không cần nguồn điện ngoài.
  + Thiết kế chống ăn mòn muối biển.
  + Hiệu suất cao, phù hợp vùng biển Việt Nam.

– Bộ điều khiển & cảm biến

• Chức năng:
  + Điều khiển bật/tắt đèn theo ánh sáng môi trường.
  + Quản lý sạc pin, bảo vệ pin.
• Có thể tích hợp:
  + GPS đồng bộ chớp.
  + AIS AtoN (báo hiệu ảo trên hải đồ điện tử).

Những lưu ý khi lựa chọn thiết bị báo hiệu hàng hải

Việc lựa chọn thiết bị báo hiệu hàng hải cần được xem xét toàn diện, đảm bảo phù hợp với điều kiện khai thác thực tế và tuân thủ các tiêu chuẩn kỹ thuật liên quan. Một số yếu tố quan trọng cần lưu ý bao gồm:

• Tuân thủ tiêu chuẩn, quy chuẩn: Thiết bị báo hiệu hàng hải phải đáp ứng các tiêu chuẩn quốc tế của IALA, đồng thời phù hợp với các quy chuẩn kỹ thuật quốc gia (QCVN) hiện hành tại Việt Nam. Đây là yêu cầu bắt buộc để đảm bảo tính đồng bộ và an toàn trong hệ thống báo hiệu.
• Điều kiện môi trường khai thác: Cần đánh giá kỹ các yếu tố môi trường tại khu vực lắp đặt như mức độ ảnh hưởng của sóng, gió, dòng chảy và bão; độ mặn và khả năng ăn mòn của nước biển; đặc điểm địa hình đáy (nước nông hay nước sâu) và khoảng cách quan sát cần thiết từ tuyến luồng.
• Tầm nhìn & cường độ sáng: Lựa chọn thiết bị có tầm chiếu sáng phù hợp với yêu cầu khai thác (ví dụ: 2 NM, 10 NM, 20 NM…). Đảm bảo cường độ sáng đủ nhận biết nhưng không gây lóa hoặc nhiễu thị giác, đặc biệt trong khu vực có mật độ báo hiệu dày.
• Nguồn năng lượng và khả năng bảo trì: Ưu tiên các hệ thống sử dụng năng lượng mặt trời độc lập, phù hợp với điều kiện ngoài khơi, pin và linh kiện cần dễ thay thế, sẵn có. Thiết bị có độ bền cao, yêu cầu bảo trì thấp, vận hành ổn định trong thời gian dài.
• Nhà cung cấp và năng lực kỹ thuật: Lựa chọn đơn vị có kinh nghiệm trong lĩnh vực báo hiệu hàng hải, có dịch vụ hỗ trợ kỹ thuật, bảo hành và bảo trì rõ ràng, am hiểu điều kiện tự nhiên và đặc thù khai thác tại Việt Nam để tư vấn giải pháp phù hợp.

>>> Xem thêm: Cách lựa chọn đèn báo hiệu hàng hải GISMAN phù hợp với từng nhu cầu công việc

Một số thiết bị báo hiệu hàng hải đang được cung cấp tại EKTECH

EKTECH hiện đang cung cấp và phân phối nhiều thiết bị báo hiệu hàng hải hiện đại, bao gồm:

– Đèn báo hiệu hàng hải năng lượng mặt trời

• Đặc điểm: Đèn LED cường độ cao, tích hợp pin & pin mặt trời, nhiều chế độ chớp theo chuẩn IALA.
• Phù hợp cho: Phao luồng, cọc tiêu và công trình ven biển.

Một số loại đèn báo hiệu hàng hải đang được cung cấp tại EKTECH.

– Phao báo hiệu hàng hải

• Đặc điểm: Phao composite / HDPE có kết cấu chắc chắn, chịu sóng gió tốt, dễ lắp đặt, bảo trì.
• Phù hợp cho: Luồng tàu, khu vực thi công và vùng hạn chế giao thông.

– Hệ thống báo hiệu tích hợp (AIS AtoN)

• Đặc điểm: Phát tín hiệu báo hiệu lên hải đồ điện tử, hỗ trợ quản lý luồng từ xa.
• Phù hợp cho: Cảng biển hiện đại, khu vực đông tàu thuyền.

EKTECH cung cấp giải pháp báo hiệu hàng hải trọn gói, đồng hành cùng khách hàng từ khâu tư vấn đến vận hành. Chúng tôi hỗ trợ lựa chọn cấu hình thiết bị phù hợp theo tiêu chuẩn kỹ thuật và điều kiện môi trường cụ thể; đồng thời thực hiện cung cấp, lắp đặt và bảo trì hệ thống một cách đồng bộ, đảm bảo độ tin cậy và hiệu quả khai thác lâu dài.

Giải pháp của EKTECH được thiết kế linh hoạt, đáp ứng đa dạng nhu cầu thực tế như hệ thống báo hiệu cho cảng biển, dự án nạo vét duy tu luồng, khảo sát thủy đạc, cũng như các công trình biển như dầu khí hoặc điện gió ngoài khơi. Liên hệ EKTECH qua HOTLINE 0983 206 789 để được tư vấn chi tiết.
